如下圖差動放大器中，工作於主動區的 Q1 = Q2，β = 40，ro = ∞，熱等效電壓（thermal voltage）VT = 25 mV，IS = 2 mA，RC = RS = 2 kΩ。依照以下三種情況請算 R…

Question

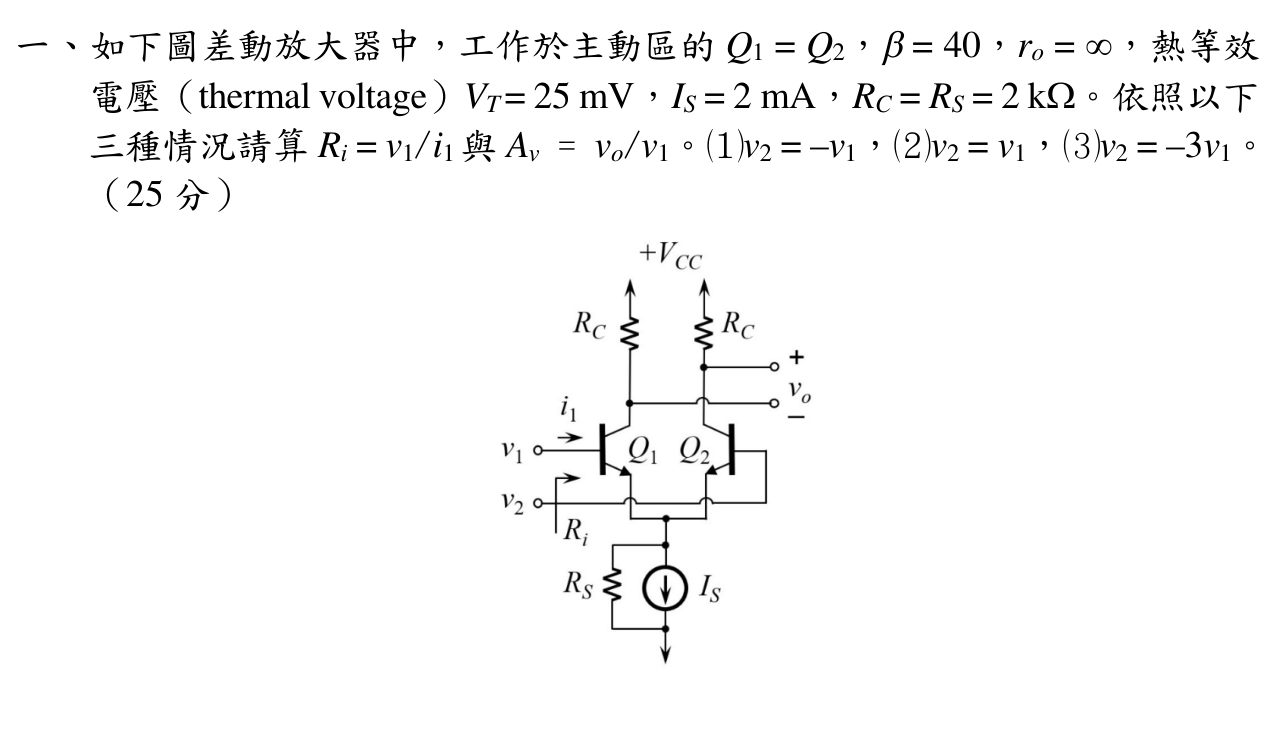

如下圖差動放大器中，工作於主動區的 Q1 = Q2，β = 40，ro = ∞，熱等效電壓（thermal voltage）VT = 25 mV，IS = 2 mA，RC = RS = 2 kΩ。依照以下三種情況請算 Ri = v1/i1 與 Av = vo/v1。⑴v2 = –v1，⑵v2 = v1，⑶v2 = –3v1。

Accepted Answer

正確答案為 —。圖為 PNP 差動對 (但小訊號等效與 NPN 相同)，I_C=I_S/2=1 mA → g_m=40 mA/V、r_π=1 kΩ。將輸入分為差模 v_d=v_1−v_2 與共模 v_{cm}=(v_1+v_2)/2 後疊加：(1) R_i=1 kΩ, A_v=160；(2) R_i=165 kΩ, A_v=0；(3) R_i≈501.5 Ω, A_v=320。

如下圖差動放大器中，工作於主動區的 Q1 = Q2，β = 40，ro = ∞，熱等效電壓（thermal voltage）VT = 25 mV，IS = 2 mA，RC = RS = 2 kΩ。依照以下三種情況請算 Ri = v1/i1 與 Av = vo/v1。⑴v2 = –v1，⑵v2 = v1，⑶v2 = –3v1。
