如下表，請算出 w、x、y、z之值，並且繪出 logic diagram。 Input BCD Output excess-3 code A B C D w x y z 0 0 0 0 0 0 1 1 0 0 0 1 0…

Question

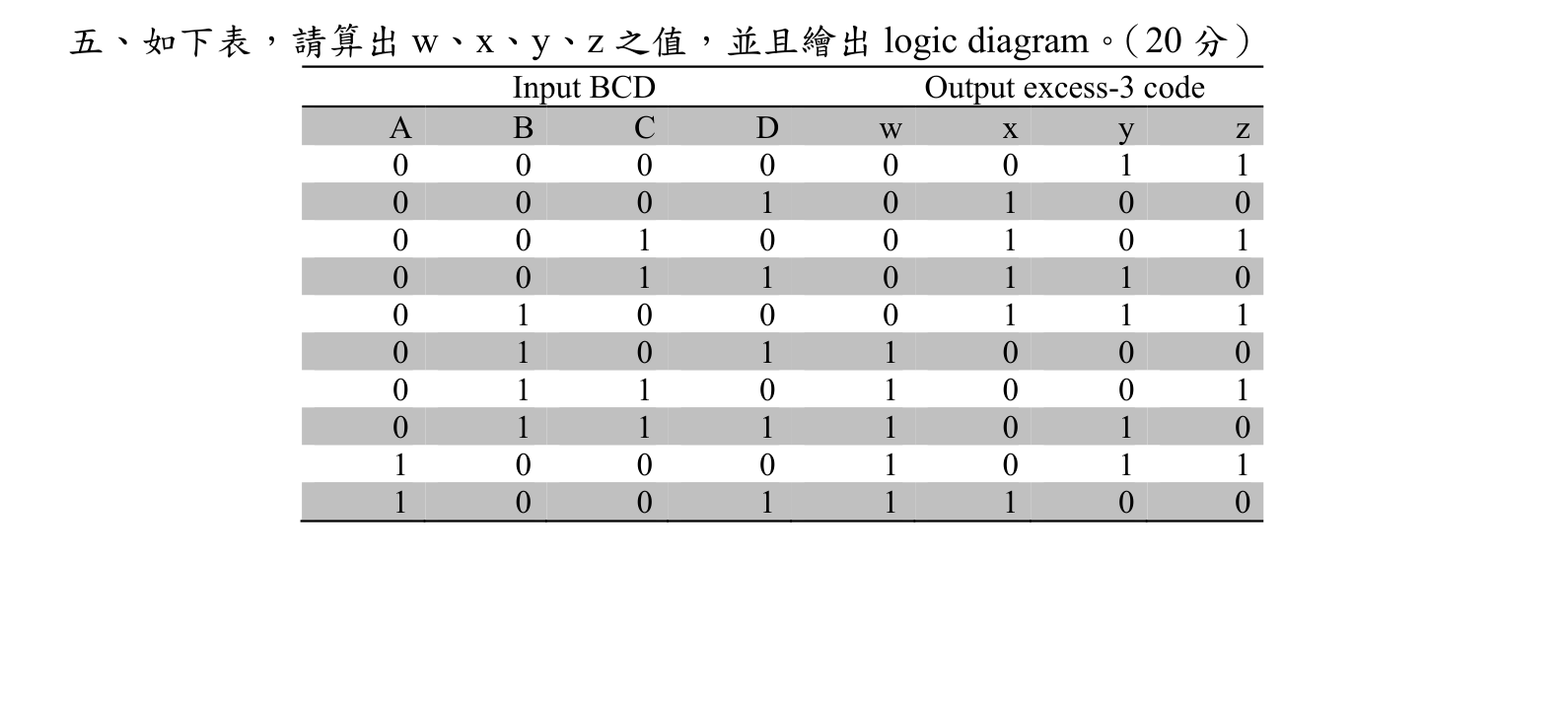

如下表，請算出 w、x、y、z之值，並且繪出 logic diagram。

Input BCD Output excess-3 code
A B C D w x y z
0 0 0 0 0 0 1 1
0 0 0 1 0 1 0 0
0 0 1 0 0 1 0 1
0 0 1 1 0 1 1 0
0 1 0 0 0 1 1 1
0 1 0 1 1 0 0 0
0 1 1 0 1 0 0 1
0 1 1 1 1 0 1 0
1 0 0 0 1 0 1 1
1 0 0 1 1 1 0 0

Accepted Answer

正確答案為 —。BCD 轉 Excess-3 編碼器，利用 K-map 化簡得 $w=A+BC+BD$、$x=B'C+B'D+BC'D'$、$y=CD+C'D'$、$z=D'$。
