專技高考-建築師建築構造與施工113 年第 50 題單選題

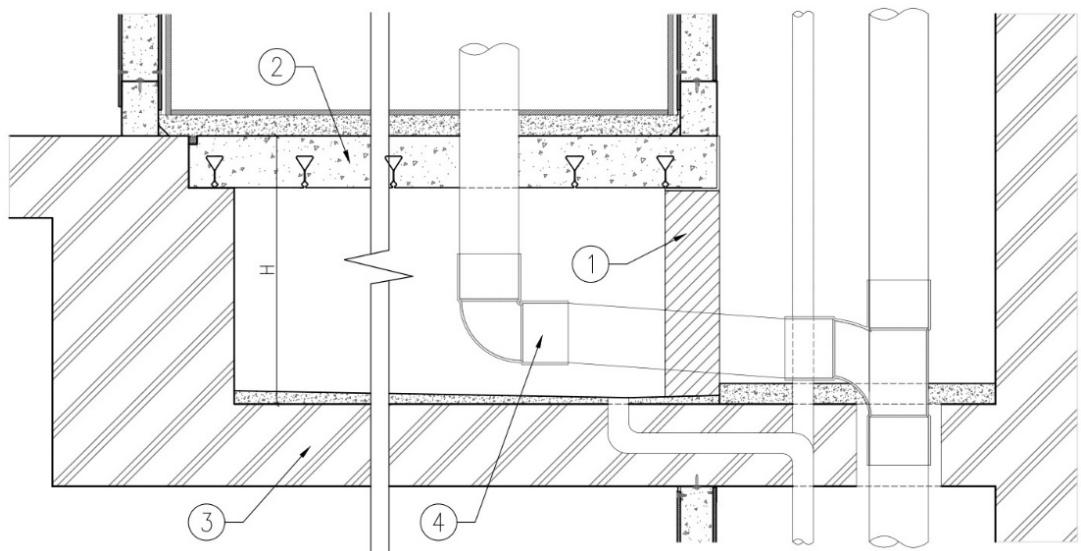

下圖為一種浴廁「同層排水（Same Floor Draining System）」作法的縱剖面詳圖，下列敘述何者正確？

A部位①浴廁降板區與垂直管道間之間最好能以結構撐牆或結構樑分隔，以利於支撐上層板，防止地板沉陷開裂

B部位②是二次施作的上層板，防水層應施作於上層板，而非下層板

C部位③下層板的降板高度視排水坡度及上層板構造的厚度而定，通常需要30～60 cm正確答案

D部位④降板區內的管路萬一需要維修或更換，不需破壞上層板和裝修、防水，因此維修費用通常比傳統隔層排水來得低

答案與詳解

正確答案

同層排水縱剖面中，降板高度由排水坡度與上層板構造厚度共同決定，通常需要30～60 cm。

圖中③為下層板（結構板）降板區，降板高度需容納：排水橫管的最大坡度行程長度、排水管管徑、存水彎高度，以及②上層板構造的總厚度（含填充層、面層等），因此實務上通常需要30～60 cm，敘述正確。

載入中…

Pro · 無限

重點　同層排水縱剖面中，降板高度由排水坡度與上層板構造厚度共同決定，通常需要30～60 cm。

秒殺技巧

同層排水核心在於「同一樓層完成排水配管」，降板深度需容納橫向排水管的坡度行程加上上層板厚度，經驗值30～60 cm最合理。

A✕ 陷阱

圖中①為降板區與管道間之過渡連接段，此處並不需要特別以結構撐牆或結構樑分隔才能支撐上層板；同層排水設計本身即依結構板降板處理，以結構撐牆分隔反而增加施工複雜度，且非標準作法，敘述有誤。

B✕ 陷阱

圖中②為二次施作的上層板（面層），防水層的正確位置應施作於下層板（結構板）表面，以防止滲水侵入下方樓層；若僅施作於上層板之上而忽略下層板，一旦上層板施工縫滲漏即會傷及結構，敘述相反。

C✓ 正確

D✕ 陷阱

圖中④為降板區內的配管系統，此乃同層排水的優點之一：管路確實位於本層降板空間內，「理論上」不破壞上層鄰居的結構；但實際上若管路損壞仍需破壞本層上層板（即②）與防水裝修才能維修，維修成本並非比傳統隔層排水低，反而因填充層與防水複雜度更高，費用通常偏高，敘述有誤。
