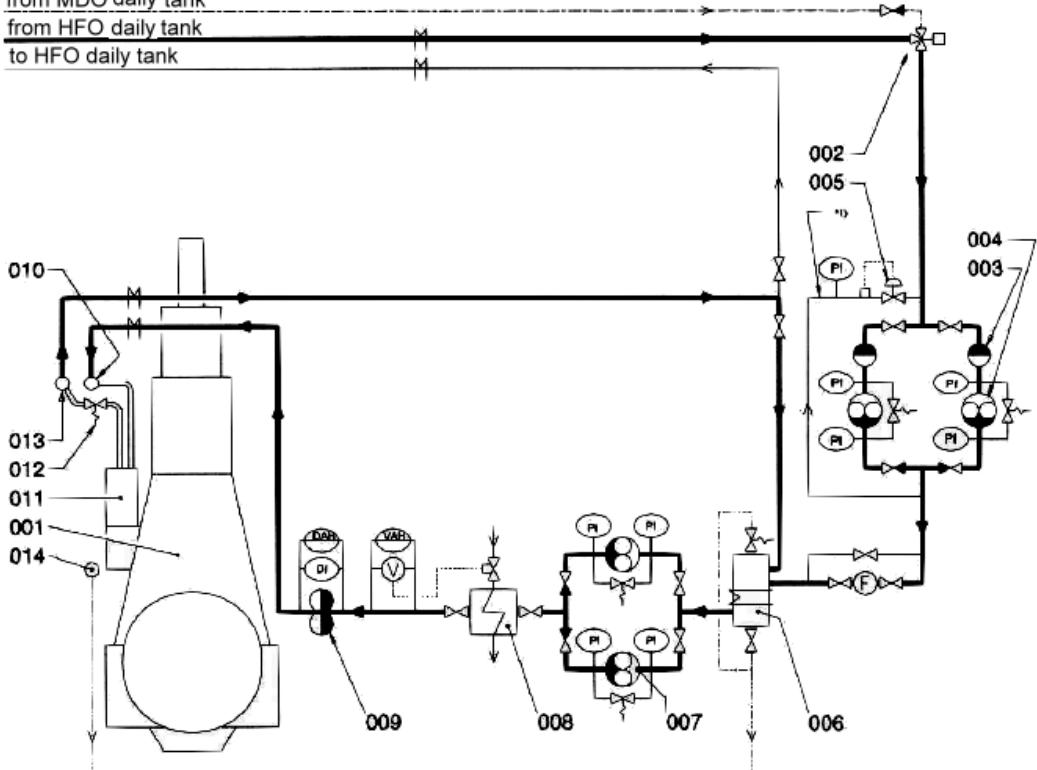

燃油管路系統圖中，燃油加熱器代號為何？
A005
B006
C007
D008正確答案
答案與詳解
D
正確答案
燃油管路系統圖中，方框內帶交叉折線的符號代表熱交換器（燃油加熱器），其代號為 008。
為什麼答案是 D
圖中 008 為方框內部帶有交叉折線的符號，這是工程圖中標準的熱交換器（此處為燃油加熱器）圖示。
載入中…
完整詳解
Pro · 無限重點 燃油管路系統圖中，方框內帶交叉折線的符號代表熱交換器（燃油加熱器），其代號為 008。
秒殺技巧
直接在圖中尋找『方框內有交叉折線』的符號，此為標準加熱器圖示，對應代號 008 即可秒選。逐選項分析
A✕
圖中 005 指向管路上的壓力指示器（PI）或相關控制閥門管線，並非加熱器裝置。
B✕ 陷阱
圖中 006 裝置旁邊標有『F』字樣，代表過濾器（Filter），是用來過濾燃油雜質的裝置。
C✕ 陷阱
圖中 007 為圓形內部帶有箭頭或葉片狀的符號，這是標準的泵浦（Pump）圖示，負責輸送燃油。
D✓ 正確
圖中 008 為方框內部帶有交叉折線的符號，這是工程圖中標準的熱交換器（此處為燃油加熱器）圖示。
燃油管路常見裝置圖示代號對照
| 代號 | 裝置名稱 | 圖示特徵與辨識重點 |
|---|---|---|
| 006 | 過濾器 (Filter) | 管路上標有『F』圓圈或方框，用於過濾雜質 |
| 007 | 泵浦 (Pump) | 圓形符號，內部通常有箭頭或葉片圖形，代表流體動力 |
| 008 | 燃油加熱器 (Heater) | 方框符號，內部有交叉折線，代表熱交換功能 |
| 009 | 黏度/溫度控制單元 | 連線有 DI、VAC 等儀表符號，用於監控燃油狀態 |
陷阱提醒
考生在看管路圖時，容易將圓形的泵浦（007）或帶有 F 標記的過濾器（006）誤認為加熱器。必須牢記『方框交叉折線』才是熱交換器（加熱器）的專屬圖示。
