專技高考-建築師建築環境控制112 年第 30 題單選題

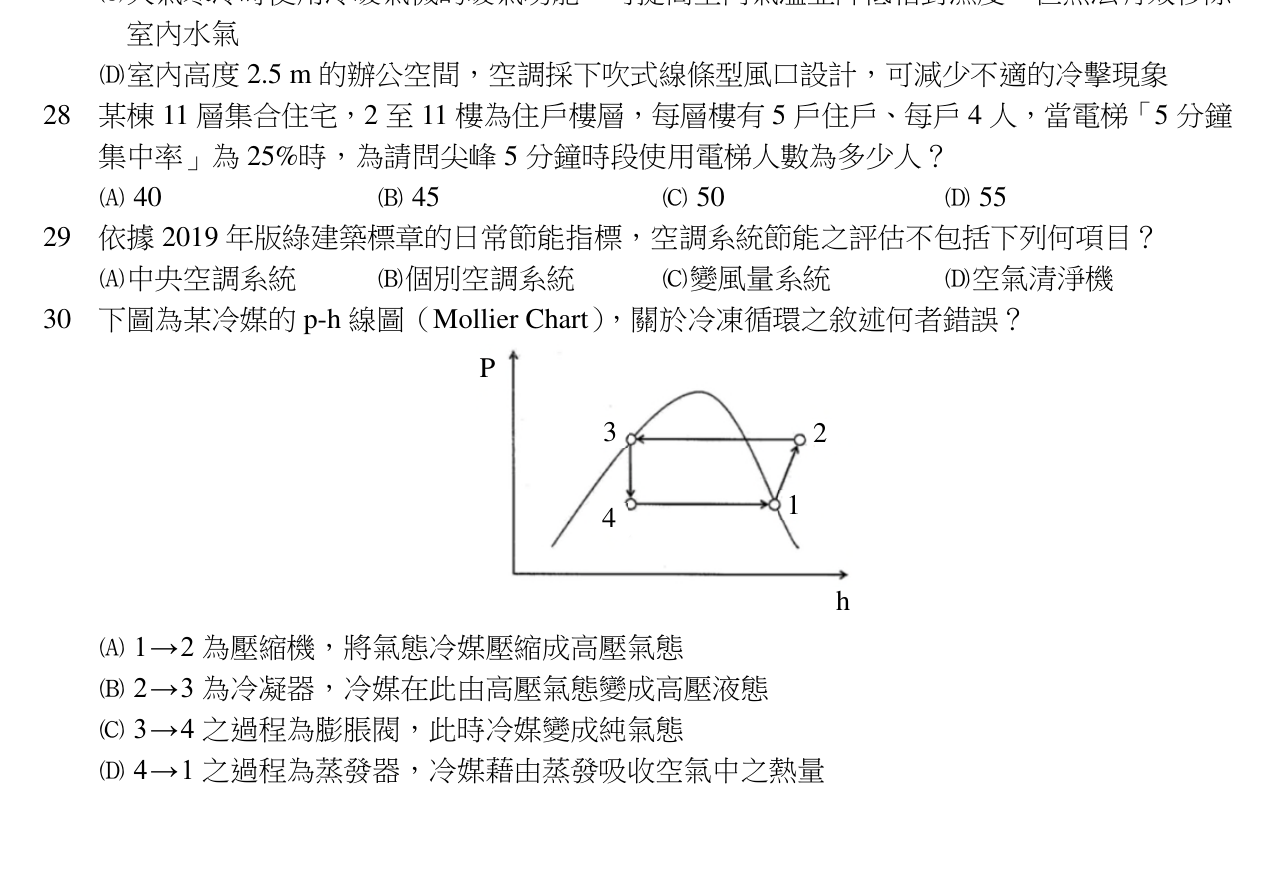

下圖為某冷媒的 p-h 線圖（Mollier Chart），關於冷凍循環之敘述何者錯誤？
A$1 \rightarrow 2$ 為壓縮機，將氣態冷媒壓縮成高壓氣態
B$2 \rightarrow 3$ 為冷凝器，冷媒在此由高壓氣態變成高壓液態
C3→4 之過程為膨脹閥，此時冷媒變成純氣態正確答案
D$4 \rightarrow 1$ 之過程為蒸發器，冷媒藉由蒸發吸收空氣中之熱量
C正確答案
3→4 為膨脹閥節流過程，冷媒變為低壓氣液兩相混合物，並非純氣態，故 (C) 錯誤。
為什麼答案是 C
1→2 由低壓飽和氣壓縮至高壓過熱氣，對應壓縮機。
載入中…
完整詳解
Pro · 無限重點 3→4 為膨脹閥節流過程，冷媒變為低壓氣液兩相混合物，並非純氣態，故 (C) 錯誤。
1. 讀圖：圖為 p-h 線圖，鐘形曲線內為氣液兩相區，左為飽和液線、右為飽和氣線。
2. 點 1 位於右側飽和氣線附近（低壓氣態），1→2 沿等熵線往上至高壓區，為壓縮機過程。
3. 點 2 在高壓側氣相，2→3 等壓向左移動跨越鐘形曲線進入飽和液側，為冷凝器（放熱、由氣變液）。
4. 3→4 為等焓線(垂直向下)的節流膨脹，落入鐘形內部 → 為氣液兩相共存(濕蒸氣)，並非純氣態。
5. 4→1 等壓吸熱蒸發，由兩相變為飽和氣，為蒸發器。
6. 故錯誤敘述為 (C)。
逐選項分析
✓ 正確
1→2 由低壓飽和氣壓縮至高壓過熱氣，對應壓縮機。
✓ 正確
2→3 高壓等壓放熱，由氣態凝結成液態，對應冷凝器。
✕
3→4 為等焓節流膨脹，狀態落於鐘形飽和區內，為低壓氣液兩相混合物，並非純氣態，敘述錯誤。
✓ 正確
4→1 低壓等壓吸熱蒸發，冷媒從兩相變為飽和氣，對應蒸發器。
冷凍循環四過程於 p-h 圖之對應
| 過程 | 設備 | 狀態變化 |
|---|
| 1→2 | 壓縮機 | 低壓氣 → 高壓過熱氣（等熵升壓） |
| 2→3 | 冷凝器 | 高壓氣 → 高壓液（等壓放熱） |
| 3→4 | 膨脹閥 | 高壓液 → 低壓氣液兩相（等焓節流） |
| 4→1 | 蒸發器 | 低壓兩相 → 低壓飽和氣（等壓吸熱） |
看到 3→4 的箭頭往下，容易誤以為冷媒變成氣態；其實在 p-h 圖上點 4 位於鐘形曲線內部，是氣液兩相混合物，焓值不變(等焓節流)。
