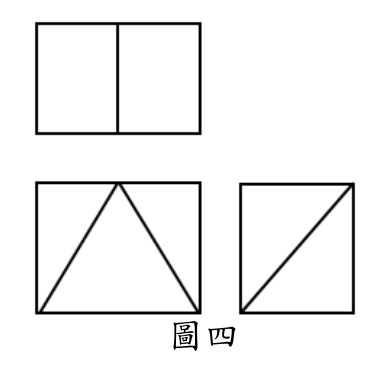

圖四的三視圖所缺的線條補正後，下列選項何者對應到正確視圖線條？
答案與詳解
逐選項解析
A✕ 易錯陷阱
線條形狀與 C 相同，但長寬比和正視圖一樣，代表它是在正視圖多加了一條中間垂直線。俯視圖中間那條線是沿前後方向的屋脊稜線，與正投影面垂直，在正視圖只會投影成一個點，不會出現垂直線，所以正視圖不必補線，A 錯。
B✕ 錯誤
長寬比與右側視圖相同，但畫成交叉的 X。右側視圖只有一條從左下（前方底部）到右上（後方頂部）的斜邊，不會有第二條反向對角線。
C✓ 正確
D✕ 易錯陷阱
