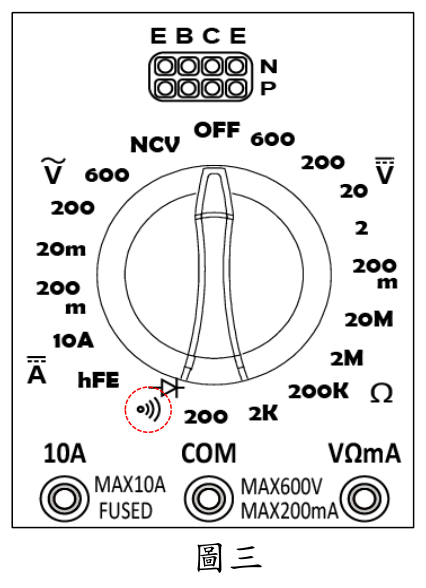

圖三是數位萬用電表面板截圖。紅黑測試棒插在 VΩmA 孔和 COM 孔後，下列測量操作何者有誤？
A測量市電普通插座電壓，應轉到 $\widetilde{V}$ 200 檔位，將測試棒插入插座即可讀取
B測量 TT 馬達（7V）的負載電流，應轉到 $\overline{A}$ 200m 檔位，以串聯方式讀取正確答案
C檢測電路通斷路時，應先拔除電源並對電容充分放電，再使用圖中虛線框所指的檔位檢測
D測量黃紫橙金色碼電阻的阻值，應選用Ω檔 200k 的檔位
答案與詳解
為什麼答案是 B
測量電流確實要串聯，但問題在量程與插孔配置。紅棒插在 VΩmA 孔、使用 200mA 檔時，通常只能測量小電流；TT 馬達在 7V 負載下，運轉電流與啟動電流常可能超過 200mA，容易燒毀保險絲或損壞電表。應先估計電流，必要時改用 10A 插孔與 10A 檔位。
