專技高考-建築師建築構造與施工110 年第 10 題單選題

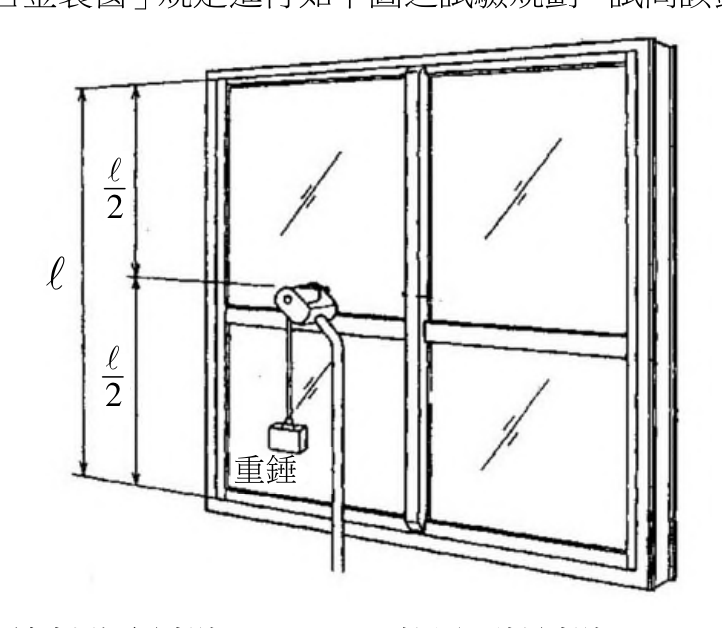

某鋁窗依據CNS3092「鋁合金製窗」規定進行如下圖之試驗規劃,試問該鋁窗所進行的試驗為何者?
A開啟力試驗正確答案
B邊料強度試驗
C抗風壓性試驗
D氣密性試驗
A正確答案
圖中鋁窗以重錘懸掛於開啟把手位置、測量開啟所需力量,此為CNS3092規定的「開啟力試驗」。
為什麼答案是 A

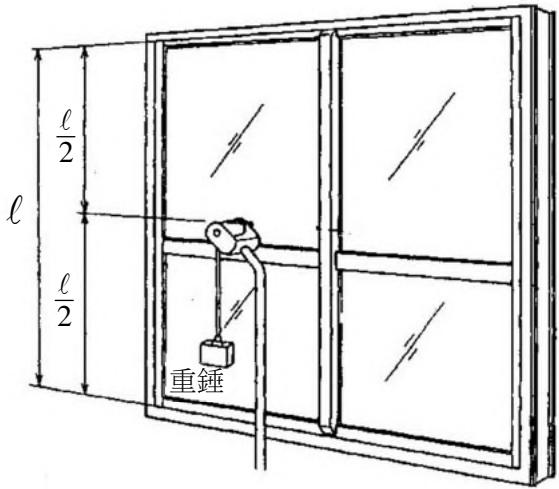

圖中顯示一扇鋁製推拉窗,窗高標示為ℓ,在距底部ℓ/2(窗扇中央高度)處掛有「重錘」,重錘透過繩索連接至窗扇把手位置,藉由重錘重量施加水平拉力,模擬使用者操作時所需開啟力量。此裝置正是CNS3092開啟力試驗的標準設置。
載入中…
完整詳解
Pro · 無限重點 圖中鋁窗以重錘懸掛於開啟把手位置、測量開啟所需力量,此為CNS3092規定的「開啟力試驗」。
看圖關鍵:重錘懸掛在窗扇中央高度(ℓ/2處)的把手上,利用重力模擬手部施力,測量滑動窗扇所需的力,直接對應「開啟力試驗」。
逐選項分析
A✓ 正確
圖中顯示一扇鋁製推拉窗,窗高標示為ℓ,在距底部ℓ/2(窗扇中央高度)處掛有「重錘」,重錘透過繩索連接至窗扇把手位置,藉由重錘重量施加水平拉力,模擬使用者操作時所需開啟力量。此裝置正是CNS3092開啟力試驗的標準設置。
B✕
邊料強度試驗係針對窗框邊料(型材)本身的結構強度進行測試,通常施加集中荷重於邊料中點,與圖中在把手處懸掛重錘的配置無關。
C✕
抗風壓性試驗需在窗面施加均布正壓或負壓(通常使用壓力箱/氣壓裝置),測試窗體在風壓下的變形量與強度,與圖中重錘施力方式完全不同。
D✕
氣密性試驗需要封閉窗面兩側並加壓,量測空氣滲透量(通氣量),需要密封裝置與壓差設備,與圖中懸掛重錘的機械式施力裝置完全不符。
CNS3092 鋁合金製窗主要試驗項目比較
| 試驗名稱 | 施力/量測方式 | 目的 |
|---|
| 開啟力試驗 | 重錘/測力計施加於把手(窗高中央ℓ/2處) | 確認窗扇開啟所需力量不超過規定值 |
| 邊料強度試驗 | 集中荷重施加於邊料中點 | 確認窗框型材撓曲強度 |
| 抗風壓性試驗 | 均布壓力(正壓/負壓)施於窗面 | 確認窗體耐風壓變形量與強度 |
| 氣密性試驗 | 加壓量測空氣滲透量(通氣量) | 確認窗扇縫隙氣密等級 |
| 水密性試驗 | 噴水加壓量測滲水情形 | 確認窗體防雨水滲入能力 |
考生容易因為「重錘」施加力量而聯想到「邊料強度試驗」或「抗風壓性試驗」,但關鍵判斷點在於:重錘懸掛在「把手位置」且位於「窗高中央(ℓ/2)」,完全模擬人手操作開窗的動作,而非對窗面施加均布壓力,應選開啟力試驗。
