專技高考-建築師建築構造與施工106 年第 26 題單選題

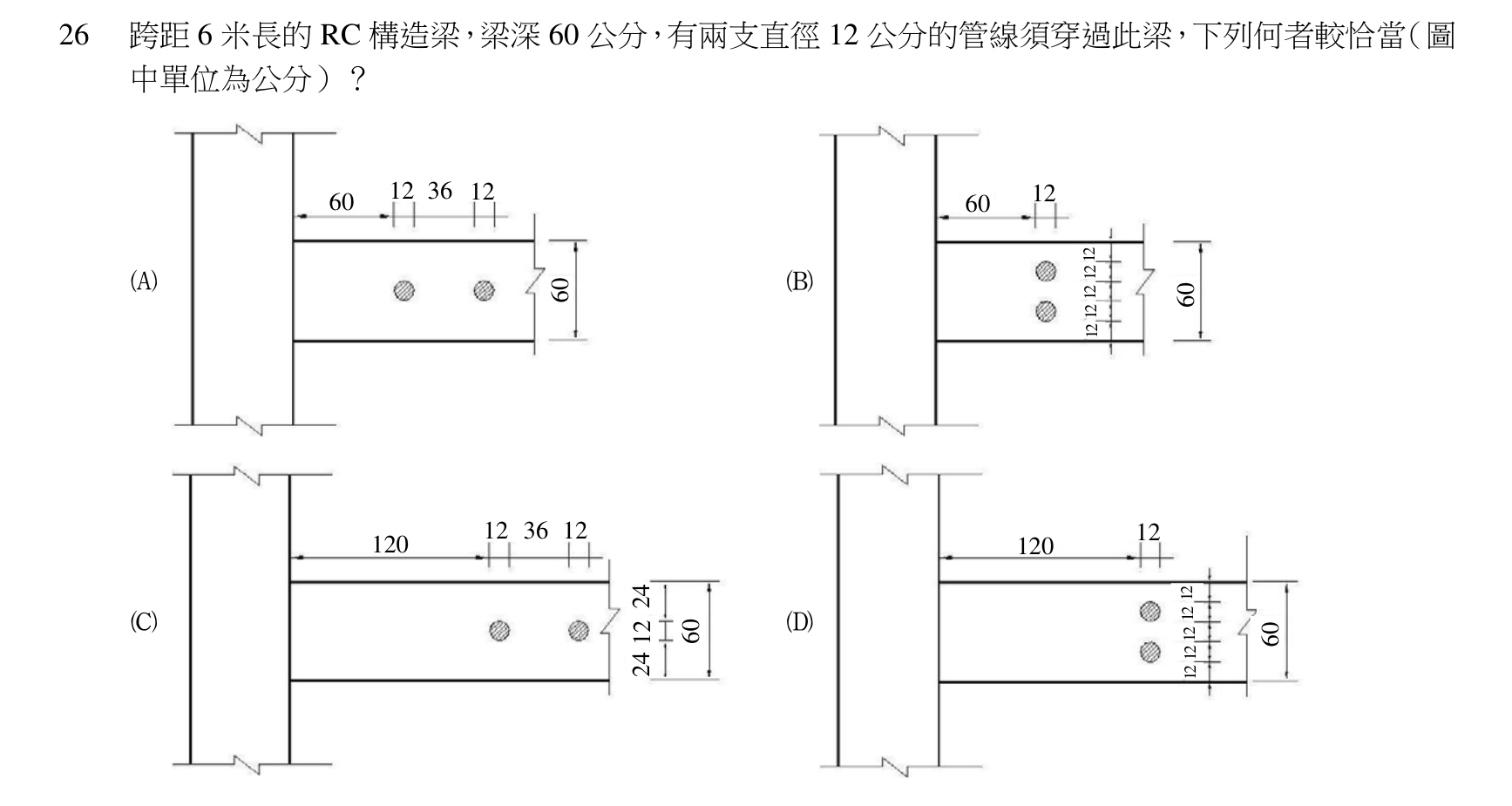

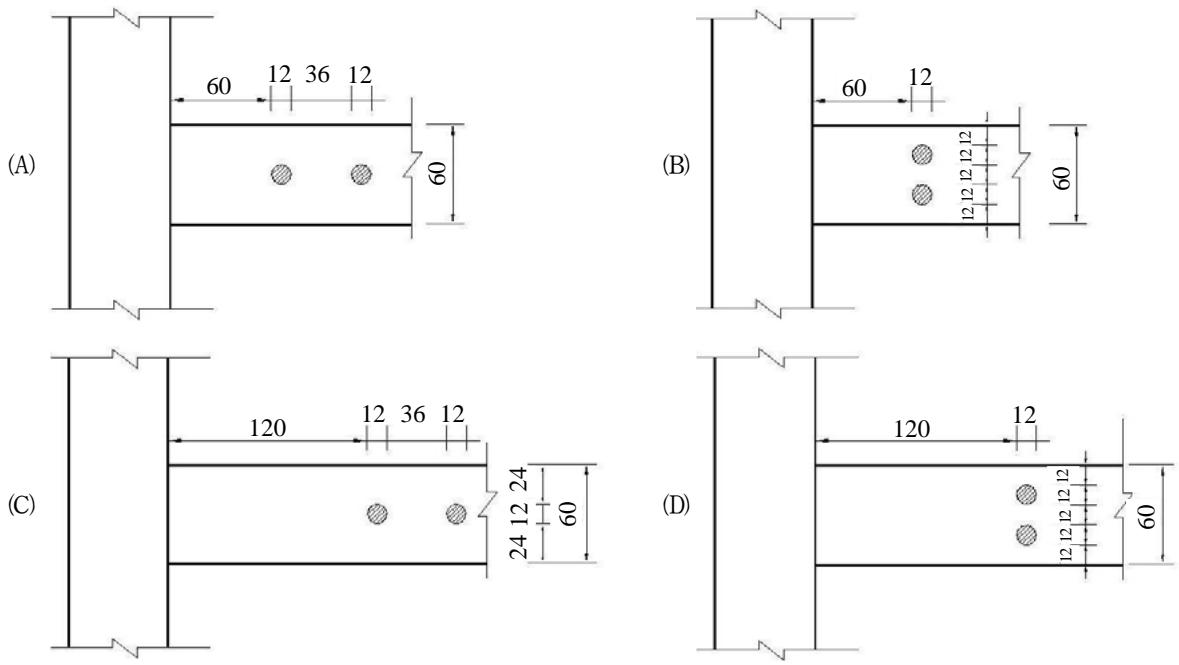

跨距6米長的RC構造梁，梁深60公分，有兩支直徑12公分的管線須穿過此梁，下列何者較恰當（圖中單位為公分）？
A（見題目圖）
B（見題目圖）
C（見題目圖）正確答案
D（見題目圖）
C正確答案
RC梁穿孔應避開梁端高剪力區（距柱面至少2倍梁深），且多孔應水平排列並保持足夠間距（至少3倍孔徑）。
為什麼答案是 C
距離柱面120公分（2倍梁深）成功避開高剪力區，孔洞水平排列且間距達36公分（3倍孔徑），位於梁深中央，對結構影響最小，最為恰當。
載入中…
完整詳解
Pro · 無限重點 RC梁穿孔應避開梁端高剪力區（距柱面至少2倍梁深），且多孔應水平排列並保持足夠間距（至少3倍孔徑）。
穿孔距柱面越遠越好（選120cm避開塑性鉸），且孔洞應水平排列避免削弱抗剪斷面，秒選(C)。
逐選項分析
A✕
距離柱面僅60公分（1倍梁深），位於梁端高剪力區與塑性鉸範圍內，容易造成剪力破壞，不符規範建議。
B✕
距離柱面僅60公分，且孔洞採垂直排列，大幅削減梁的有效抗剪斷面積，對結構安全影響甚鉅。
C✓ 正確
距離柱面120公分（2倍梁深）成功避開高剪力區，孔洞水平排列且間距達36公分（3倍孔徑），位於梁深中央，對結構影響最小，最為恰當。
D✕ 陷阱
雖然距離柱面達120公分有避開梁端，但孔洞採垂直排列，仍會嚴重削弱梁腹的有效抗剪斷面積，不建議採用。
RC梁穿孔設計原則
| 檢核項目 | 設計原則 | 本題(C)選項數值 |
|---|
| 水平位置 | 距柱面至少2倍梁深(2h) | 120cm (2 × 60cm) |
| 垂直位置 | 位於梁深中間1/3區域 | 上下各留24cm，居中 |
| 孔洞排列 | 應水平排列，避免垂直排列 | 水平排列 |
| 孔洞間距 | 中心間距至少3倍孔徑(3d) | 36cm (3 × 12cm) |
考生可能只注意到距離柱面的遠近，而忽略了孔洞『排列方式』的影響。梁的剪力主要由腹板承受，若將孔洞垂直排列（如選項B、D），會直接貫穿並大幅減少腹板的有效抗剪深度，是RC梁穿孔的大忌。
