專技高考-建築師建築構造與施工106 年第 34 題單選題

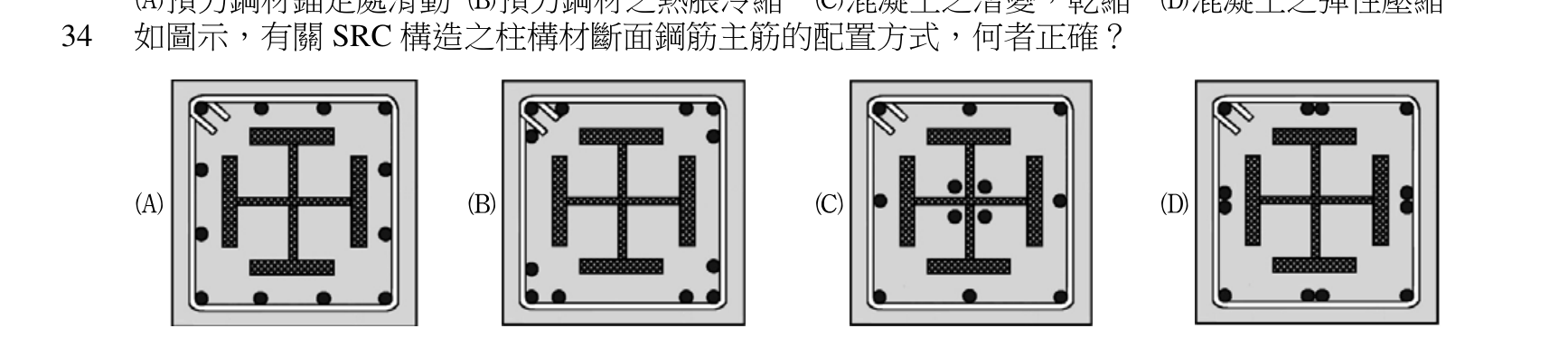

如圖示,有關SRC構造之柱構材斷面鋼筋主筋的配置方式,何者正確?

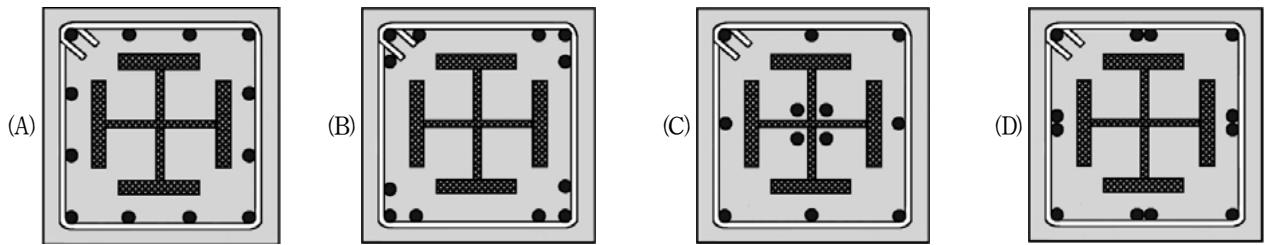

A(見題目圖)
B(見題目圖)正確答案
C(見題目圖)
D(見題目圖)
B正確答案
SRC柱主筋應集中配置於柱斷面四角,避開鋼骨翼板與腹板延伸線,以免妨礙梁鋼筋穿過接頭。
為什麼答案是 B
主筋集中配置於柱的四個角落,完美避開了鋼骨翼板與腹板的延伸線。這樣不僅能有效抵抗彎矩,還能讓梁主筋順利穿過柱接頭,為標準且正確的配置方式。
載入中…
完整詳解
Pro · 無限重點 SRC柱主筋應集中配置於柱斷面四角,避開鋼骨翼板與腹板延伸線,以免妨礙梁鋼筋穿過接頭。
秒解:SRC柱主筋必須讓路給梁鋼筋,所以十字鋼骨的上下左右正中央不能有主筋,只能放在四個角落。看圖秒選(B)。
逐選項分析
A✕ 陷阱
主筋雖均勻分布,但在十字鋼骨的翼板與腹板延伸線(上下左右正中央)上配置了主筋。這會與穿過柱子的梁主筋發生嚴重衝突,妨礙施工。
B✓ 正確
主筋集中配置於柱的四個角落,完美避開了鋼骨翼板與腹板的延伸線。這樣不僅能有效抵抗彎矩,還能讓梁主筋順利穿過柱接頭,為標準且正確的配置方式。
C✕
在十字鋼骨的內部(靠近中心處)配置主筋。中心處的鋼筋對抵抗彎矩的貢獻極小,且在鋼骨夾角內綁紮鋼筋及澆置混凝土的施工難度極高,極不合理。
D✕
主筋完全集中配置在鋼骨翼板與腹板的延伸線上,這會完全擋住梁主筋的穿透路徑,是實務上絕對要避免的錯誤配置。
SRC柱主筋配置原則
| 考量面向 | 配置原則 | 錯誤示範 |
|---|
| 施工性 (梁筋穿透) | 避開鋼骨強弱軸延伸線 (上下左右中央) | 主筋擋在鋼骨翼板正前方 |
| 力學性 (抵抗彎矩) | 盡量配置於斷面最外側的四個角落 | 主筋配置於柱斷面中心 |
| 施工性 (混凝土澆置) | 鋼筋不可過於密集,需留有足夠間距 | 主筋塞在鋼骨內側死角 |
習慣純RC構造的考生,容易誤以為柱主筋應該像RC柱一樣「均勻分布在四周」(如選項A)。但在SRC構造中,必須優先考量「梁鋼筋如何穿過有鋼骨的柱接頭」,因此主筋必須退讓至四個角落。
