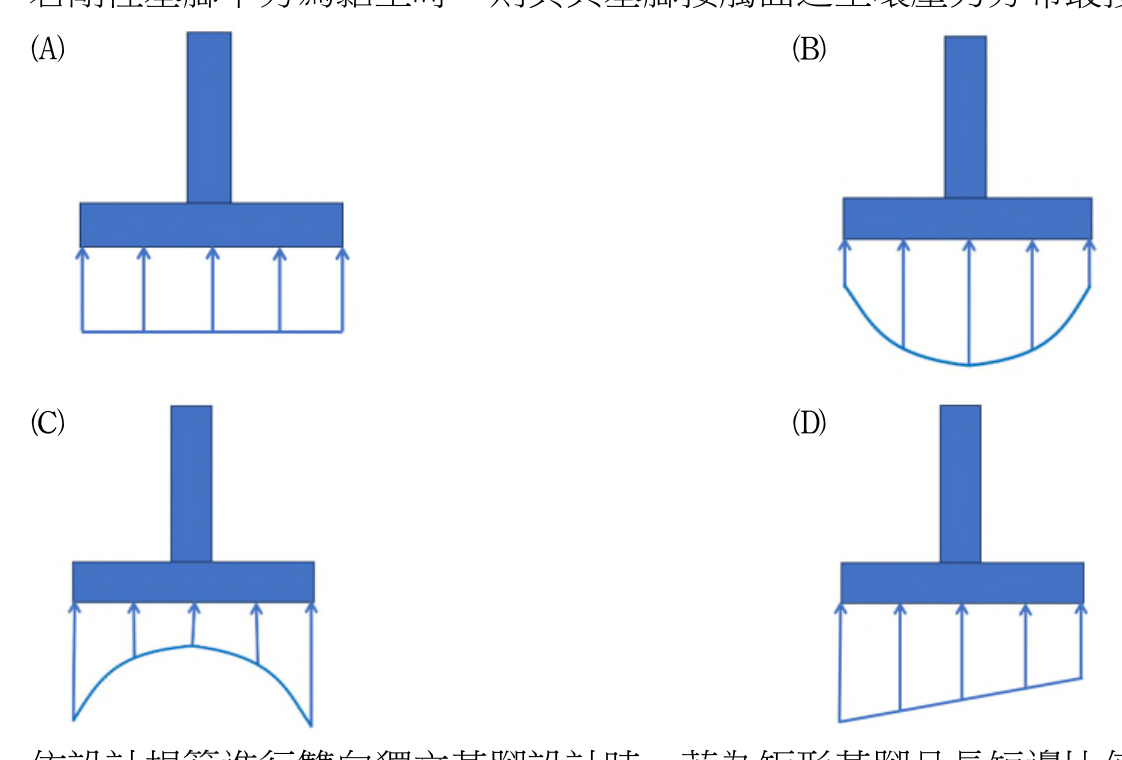

若剛性基腳下方為黏土時，則其與基腳接觸面之土壤壓力分布最接近下列何圖？
A（圖形A）
B（圖形B）
C（圖形C）正確答案
D（圖形D）
答案與詳解
為什麼答案是 C
圖C顯示中央低、邊緣高的馬鞍形分布（兩側箭頭長、中間箭頭短，底部曲線向上拱起），這正是剛性基腳下方為黏土時的特徵：黏土有黏聚力，基腳邊緣附近的黏土因剪力抵抗而產生較大反力，中央相對較小。
考點：均勻土壓分布考點：砂土土壓分布考點：黏土剛性基腳土壓考點：偏心荷載土壓分布
載入中…
圖C顯示中央低、邊緣高的馬鞍形分布（兩側箭頭長、中間箭頭短，底部曲線向上拱起），這正是剛性基腳下方為黏土時的特徵：黏土有黏聚力，基腳邊緣附近的黏土因剪力抵抗而產生較大反力，中央相對較小。
