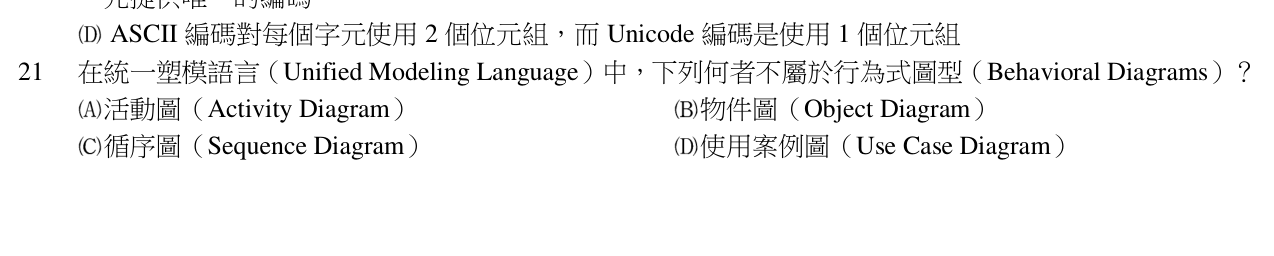

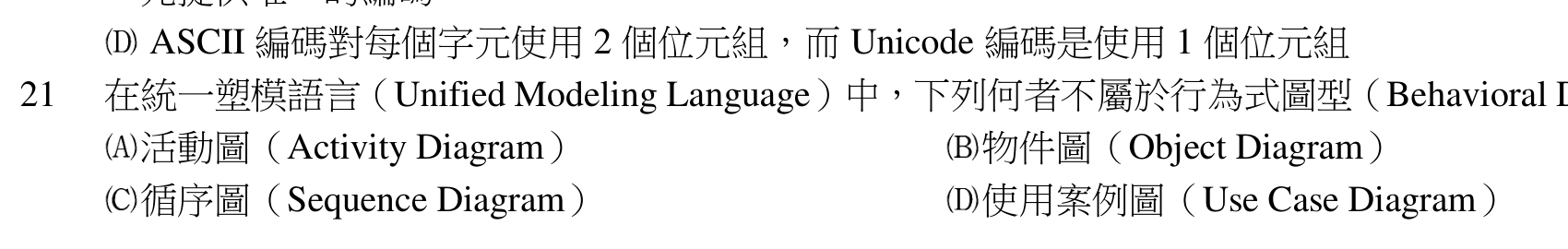

在統一塑模語言（Unified Modeling Language）中，下列何者不屬於行為式圖型（Behavioral Diagrams）？
A活動圖（Activity Diagram）
B物件圖（Object Diagram）正確答案
C循序圖（Sequence Diagram）
D使用案例圖（Use Case Diagram）
答案與詳解
B
正確答案
物件圖屬於結構式圖（Structural Diagram），非行為式圖。
為什麼答案是 B
物件圖呈現某時刻物件與其關係的靜態結構，屬結構式圖。
載入中…
完整詳解
Pro · 無限重點 物件圖屬於結構式圖（Structural Diagram），非行為式圖。
秒殺技巧
1. UML 圖型分為兩大類：結構式（Structural）與行為式（Behavioral）。
2. 結構式圖：類別圖、物件圖、元件圖、部署圖、套件圖、複合結構圖。
3. 行為式圖：活動圖、循序圖、使用案例圖、狀態圖、通訊圖、互動概觀圖、時序圖。
4. 題目問「不屬於行為式」，物件圖描述某時間點物件實體的靜態快照，屬結構式圖。
5. 故答案為 (B)。逐選項分析
A✕
活動圖描述工作流程與動作流轉，是行為式圖。
B✓ 正確
物件圖呈現某時刻物件與其關係的靜態結構，屬結構式圖。
C✕
循序圖描述物件間隨時間之訊息傳遞，屬行為式圖中的互動圖。
D✕
使用案例圖描述系統與行為者之互動需求，屬行為式圖。
UML 2.x 圖型分類
| 分類 | 包含圖型 |
|---|---|
| 結構式 Structural | 類別圖、物件圖、元件圖、部署圖、套件圖、複合結構圖、輪廓圖 |
| 行為式 Behavioral | 活動圖、使用案例圖、狀態機圖 |
| 行為式-互動 Interaction | 循序圖、通訊圖、時序圖、互動概觀圖 |
陷阱提醒
UML 把 14 種圖分成「結構式」跟「行為式」兩大類,物件圖(Object Diagram)雖然看起來像在描述程式執行時的狀態,但它其實是「某個時間點的靜態快照」,記錄那一刻有哪些物件、屬性值多少、彼此怎麼關聯,本質上還是在描述結構。判斷關鍵:只要是拍照式的「這時候長怎樣」就是結構式,會動的「怎麼變化、怎麼互動」才是行為式。考生常因為物件圖會標註執行期數值就誤判,但它不處理時間軸上的變化過程,所以歸在結構式圖家族。
