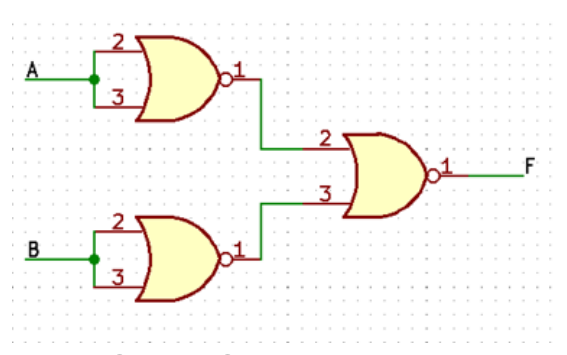

下圖的電路中A、B是輸入，輸出是F，請問這相當於哪一種邏輯閘？ Ⓐ NAND Ⓑ NOR Ⓒ OR ⒭ AND
ANAND
BNOR
COR
DAND正確答案
答案與詳解
為什麼答案是 D
前兩個 NOR 閘將 A、B 各自反相成 A'、B'；第三個 NOR 閘輸出為 (A' + B')'，依德摩根定律等於 A·B，因此等同 AND 閘。
載入中…
前兩個 NOR 閘將 A、B 各自反相成 A'、B'；第三個 NOR 閘輸出為 (A' + B')'，依德摩根定律等於 A·B，因此等同 AND 閘。
