專技高考-醫事放射師放射線器材學（包括磁振學與超音波學）107 年第 48 題單選題

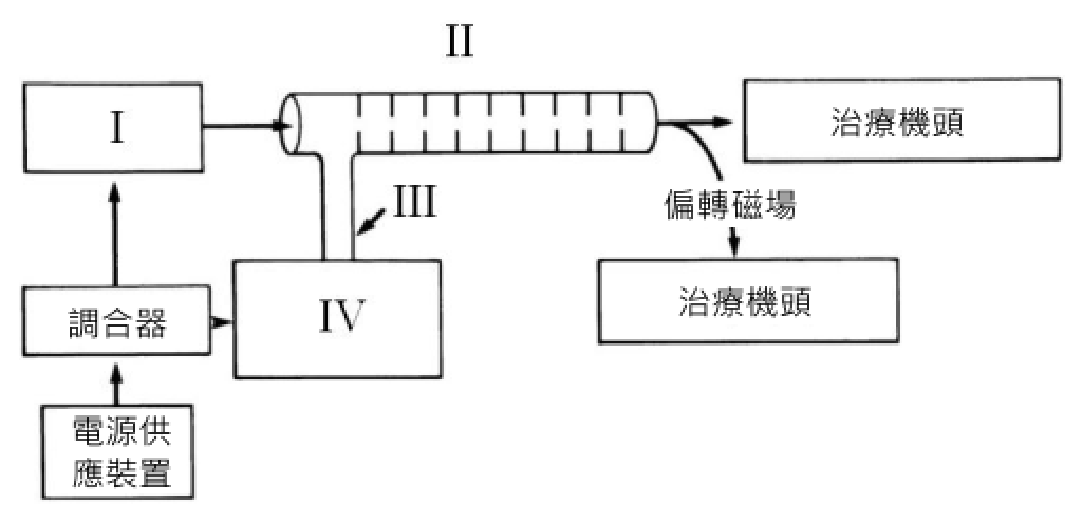

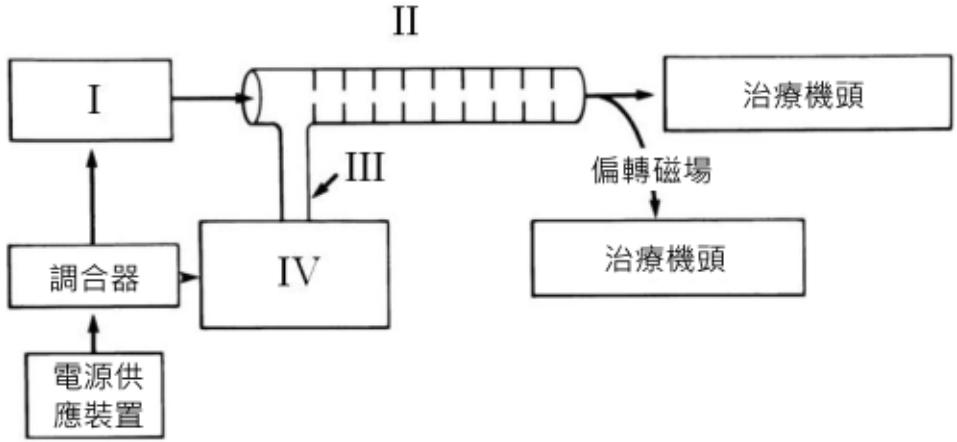

下圖為典型的直線加速器重要構件組成方塊圖，假設其中未標明的構件分別有磁控管（magnetron）、微波導引裝置（microwave guide system）、加速管（accelerator tube）及電子槍（electron gun），則下列有關圖中Ⅰ, Ⅱ, Ⅲ, Ⅳ部分及其所代表構件的配對中，何者正確？
AⅠ：電子槍正確答案
BⅡ：微波導引裝置
CⅢ：磁控管
DⅣ：加速管
A正確答案
直線加速器方塊圖中，I位於最左端輸入訊號給加速管，為電子槍；II為螺旋狀長管即加速管；III為連接IV與II的導管即微波導引裝置；IV接收調合器訊號並產生微波即磁控管。
為什麼答案是 A
圖中I位於左上方，直接將訊號（電子束）輸入至II（螺旋加速管）的入口端，符合電子槍（electron gun）的功能：產生並注入初始電子束至加速管中。
載入中…
完整詳解
Pro · 無限重點 直線加速器方塊圖中，I位於最左端輸入訊號給加速管，為電子槍；II為螺旋狀長管即加速管；III為連接IV與II的導管即微波導引裝置；IV接收調合器訊號並產生微波即磁控管。
I在訊號鏈最前端、最小方塊，電子槍產生初始電子束射入加速管，選A即可秒殺。
逐選項分析
A✓ 正確
圖中I位於左上方，直接將訊號（電子束）輸入至II（螺旋加速管）的入口端，符合電子槍（electron gun）的功能：產生並注入初始電子束至加速管中。
B✕ 陷阱
圖中II為標示在頂部的螺旋狀長管結構，具有多圈纏繞外觀，這是加速管（accelerator tube）的典型外觀，而非微波導引裝置。微波導引裝置應為III（連接IV與II的短導管）。
C✕ 陷阱
圖中III為連接IV方塊與II螺旋管之間的短管（導引箭頭指向），這是微波導引裝置（microwave guide system），負責將IV產生的微波傳導至加速管II，而非磁控管。
D✕
圖中IV方塊位於左下方，接收來自調合器（modulator）的脈衝電源，負責產生高功率微波，此為磁控管（magnetron）的功能，而非加速管。加速管是II（螺旋長管）。
直線加速器四大構件對照表
| 圖中標號 | 構件名稱 | 主要功能 | 圖中視覺特徵 |
|---|
| I | 電子槍（Electron Gun） | 產生並注入初始電子束至加速管 | 左上方小方塊，箭頭指向II入口 |
| II | 加速管（Accelerator Tube） | 利用微波電場加速電子至高能量 | 頂部螺旋纏繞長管結構 |
| III | 微波導引裝置（Microwave Guide System） | 將磁控管產生的微波傳導至加速管 | 連接IV與II之間的短導管 |
| IV | 磁控管（Magnetron） | 接受調合器脈衝電源、產生高功率微波 | 左下方大方塊，連接調合器 |
B選項最常見陷阱：考生易將圖中II的螺旋長管誤認為「微波導引裝置」，因為兩者都與微波相關。關鍵區別是：螺旋長管是加速管（電子在此被加速），而微波導引裝置是III那條短管（僅傳輸微波）。記住：形狀像「天線線圈」的長管=加速管。
