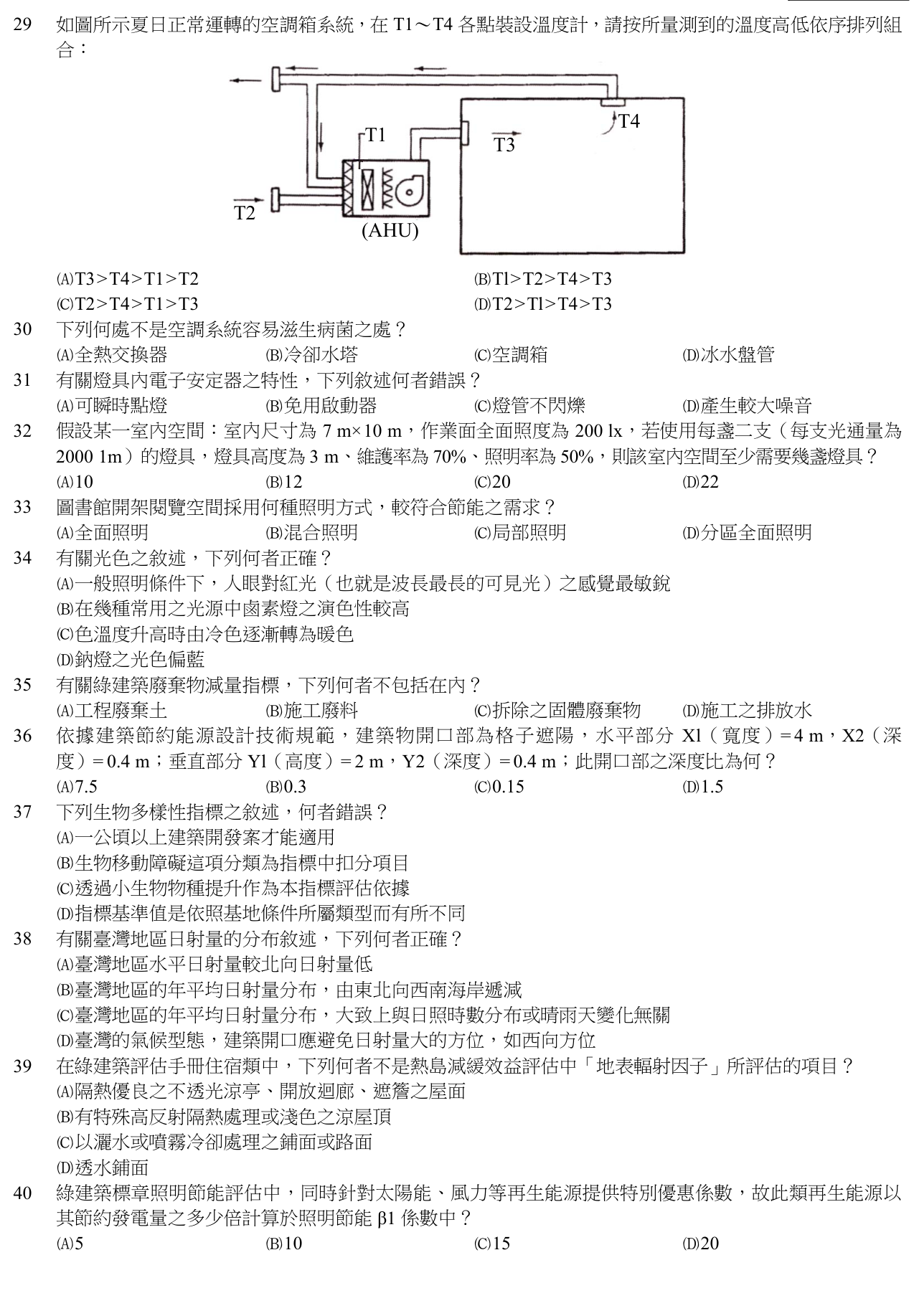

專技高考-建築師建築環境控制104 年第 29 題單選題

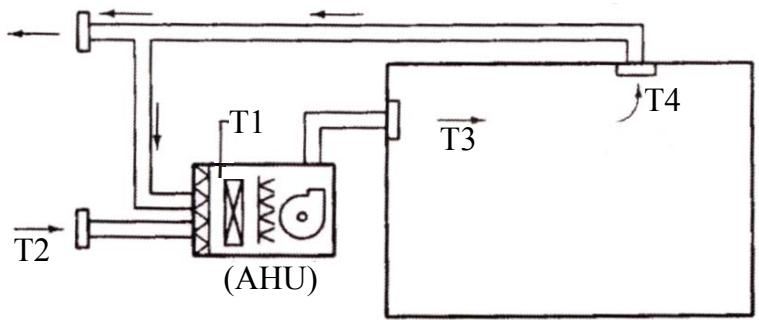

如圖所示夏日正常運轉的空調箱系統，在T1～T4各點裝設溫度計，請按所量測到的溫度高低依序排列組合：
AT3>T4>T1>T2
BT1>T2>T4>T3
CT2>T4>T1>T3
DT2>T1>T4>T3正確答案
D正確答案
夏日空調系統溫度排序：室外新風(T2)最熱，混合後(T1)次之，室內回風(T4)較涼，送風(T3)最冷。
為什麼答案是 D
T2室外新風(最高)→T1混合風(次高)→T4室內回風(較涼)→T3送風(最冷)，符合夏日空調箱正常運轉之溫度梯度。
載入中…
完整詳解
Pro · 無限重點 夏日空調系統溫度排序：室外新風(T2)最熱，混合後(T1)次之，室內回風(T4)較涼，送風(T3)最冷。
抓空氣流向：T2室外高溫→與回風混合成T1→經冷卻盤管降溫成T3送出→室內升溫後回風T4→再混合。故T2>T1>T4>T3。
逐選項分析
A✕ 陷阱
將T3(送風最冷)誤排為最高，完全顛倒冷熱順序，送風經冷卻盤管後應為系統中最低溫。
B✕ 陷阱
將T1排最高錯誤，T1是混合風溫度，低於室外新風T2；且T4回風應高於T3送風，此選項順序混亂。
C✕ 陷阱
T2>T4正確，但T4>T1錯誤。T1為室外高溫新風與回風混合，溫度必高於純回風T4，因混入了更熱的室外空氣。
D✓ 正確
T2室外新風(最高)→T1混合風(次高)→T4室內回風(較涼)→T3送風(最冷)，符合夏日空調箱正常運轉之溫度梯度。
夏日空調箱各點溫度比較
| 測點 | 位置 | 溫度特性 | 排序 |
|---|
| T2 | 室外新風入口 | 直接引入室外高溫空氣 | 最高(第1) |
| T1 | 混合箱處 | 室外新風與室內回風混合 | 次高(第2) |
| T4 | 室內回風 | 室內經空調冷卻後之回風 | 較涼(第3) |
| T3 | 送風出口 | 經冷卻盤管降溫後送出 | 最冷(第4) |
本題最大陷阱在於混淆「送風」與「回風」溫度。送風T3經冷卻盤管降溫後送出，應為最低溫；回風T4是室內空氣被人體、設備加熱後返回，溫度高於送風。另需注意混合風T1因混入高溫室外空氣，必高於純回風T4。
