專技高考-建築師建築構造與施工104 年第 42 題單選題

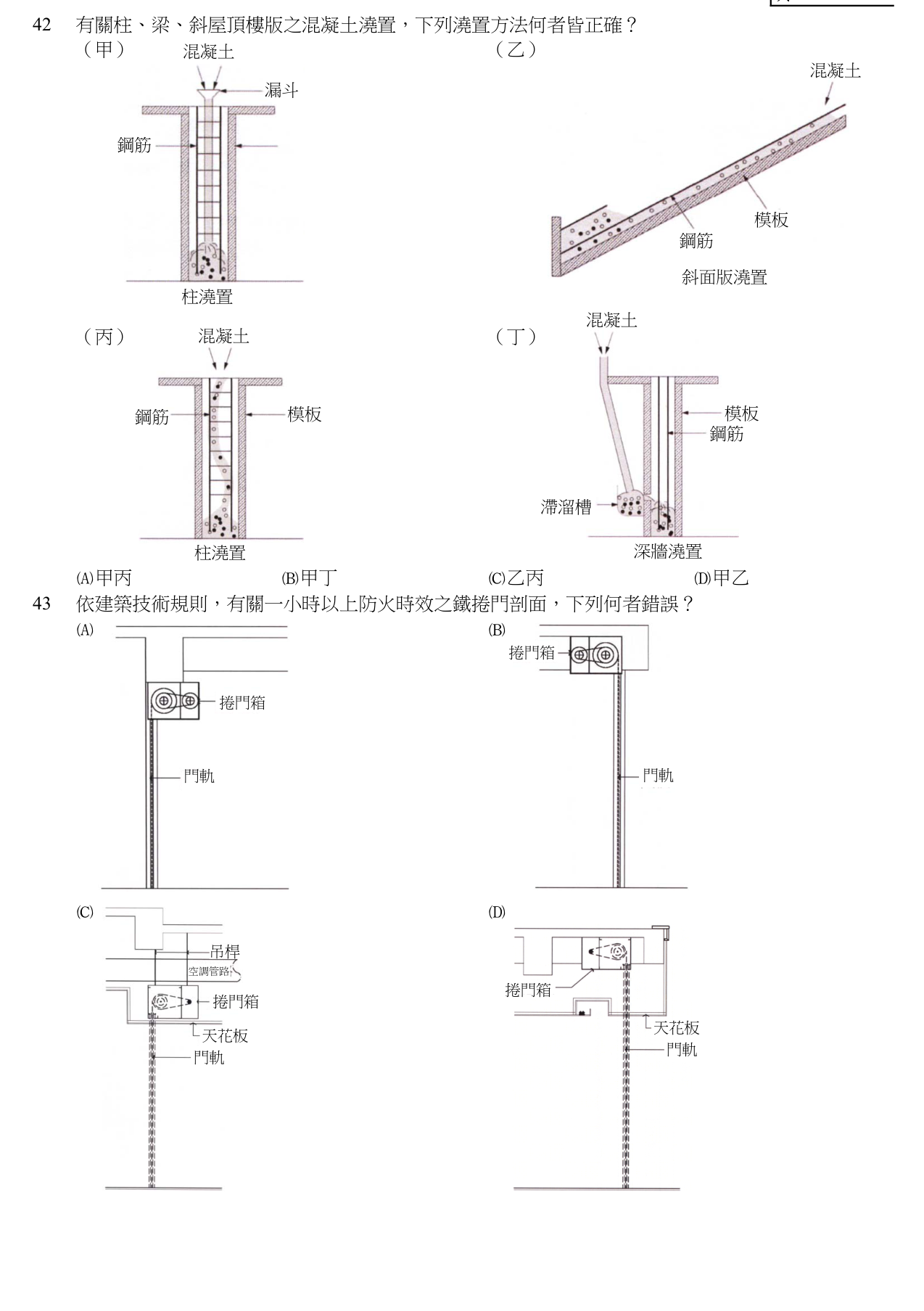

有關柱、梁、斜屋頂樓版之混凝土澆置,下列澆置方法何者皆正確?
B正確答案
混凝土澆置原則:柱/深牆需用串筒或漏斗防止粒料分離(自由落下≤1.5m);斜面版應由低處往高處澆置,避免混凝土下滑。
為什麼答案是 B
斜面版(斜屋頂樓版)澆置應由低處往高處進行。圖中顯示混凝土從斜面低處(右側)往高處(左側)澆置,可避免混凝土因重力沿斜面下滑造成厚度不均或鋼筋位移,符合施工規範要求。
載入中…
完整詳解
Pro · 無限重點 混凝土澆置原則:柱/深牆需用串筒或漏斗防止粒料分離(自由落下≤1.5m);斜面版應由低處往高處澆置,避免混凝土下滑。
看圖秒解:柱/深牆有無串筒或漏斗?斜面版澆置方向是否由低往高?D 圖直接倒必錯,B 圖斜面由低往高澆置正確。
逐選項分析

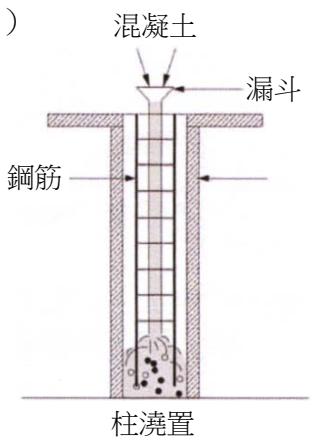

A✕
柱澆置雖使用漏斗,但漏斗下方未設置串筒或導管延伸至柱底。當柱高度超過 1.5m 時,混凝土自由落下仍會造成粗骨材與砂漿分離(粒料分離),影響結構強度。正確做法應加裝串筒使混凝土緩慢落下。

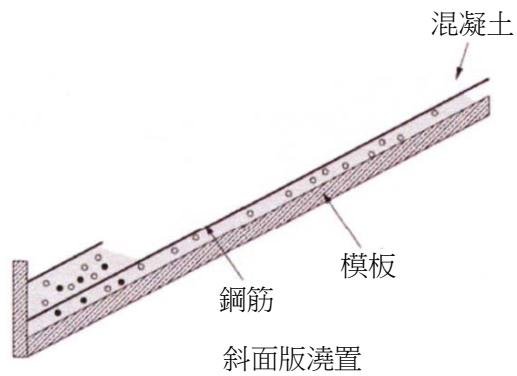

B✓ 正確
斜面版(斜屋頂樓版)澆置應由低處往高處進行。圖中顯示混凝土從斜面低處(右側)往高處(左側)澆置,可避免混凝土因重力沿斜面下滑造成厚度不均或鋼筋位移,符合施工規範要求。

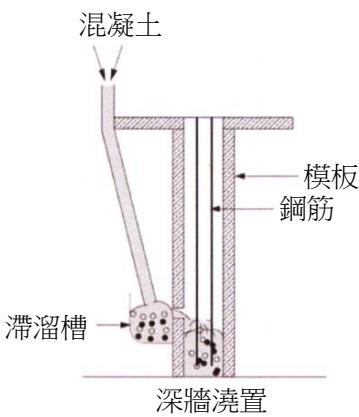

C✕ 陷阱
深牆澆置雖使用滯留槽(串筒),但圖中串筒未延伸至牆底,混凝土從串筒出口後仍有自由落下距離。深牆澆置應使串筒或導管出口接近澆置面(距離≤1.5m),防止粒料分離與模板側壓過大。

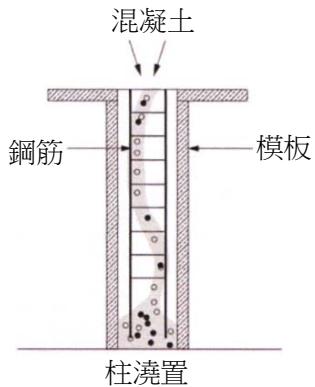

D✕
柱澆置直接從上方倒入混凝土,完全未使用漏斗或串筒。當柱高度超過 1.5m 時,混凝土自由落下會造成粗骨材與砂漿分離,且易撞擊鋼筋導致位移,嚴重影響結構品質,為明顯錯誤做法。
混凝土澆置正確工法對照
| 澆置部位 | 正確工法 | 關鍵限制 | 錯誤後果 |
|---|
| 柱 | 漏斗+串筒 | 自由落下≤1.5m | 粒料分離、鋼筋位移 |
| 斜面版 | 由低處往高處澆置 | 避免混凝土下滑 | 厚度不均、蜂窩 |
| 深牆 | 串筒或導管至底部 | 出口距澆置面≤1.5m | 粒料分離、模板脹裂 |
| 梁 | 由一端往另一端連續澆置 | 避免冷縫 | 結構弱面產生 |
C 選項看似正確(有使用滯留槽/串筒),但串筒未延伸至牆底,混凝土仍有自由落下距離,屬於「半對半錯」的陷阱。考生易忽略串筒必須接近澆置面的細節,誤選 C。
