專技高考-建築師建築構造與施工104 年第 65 題單選題

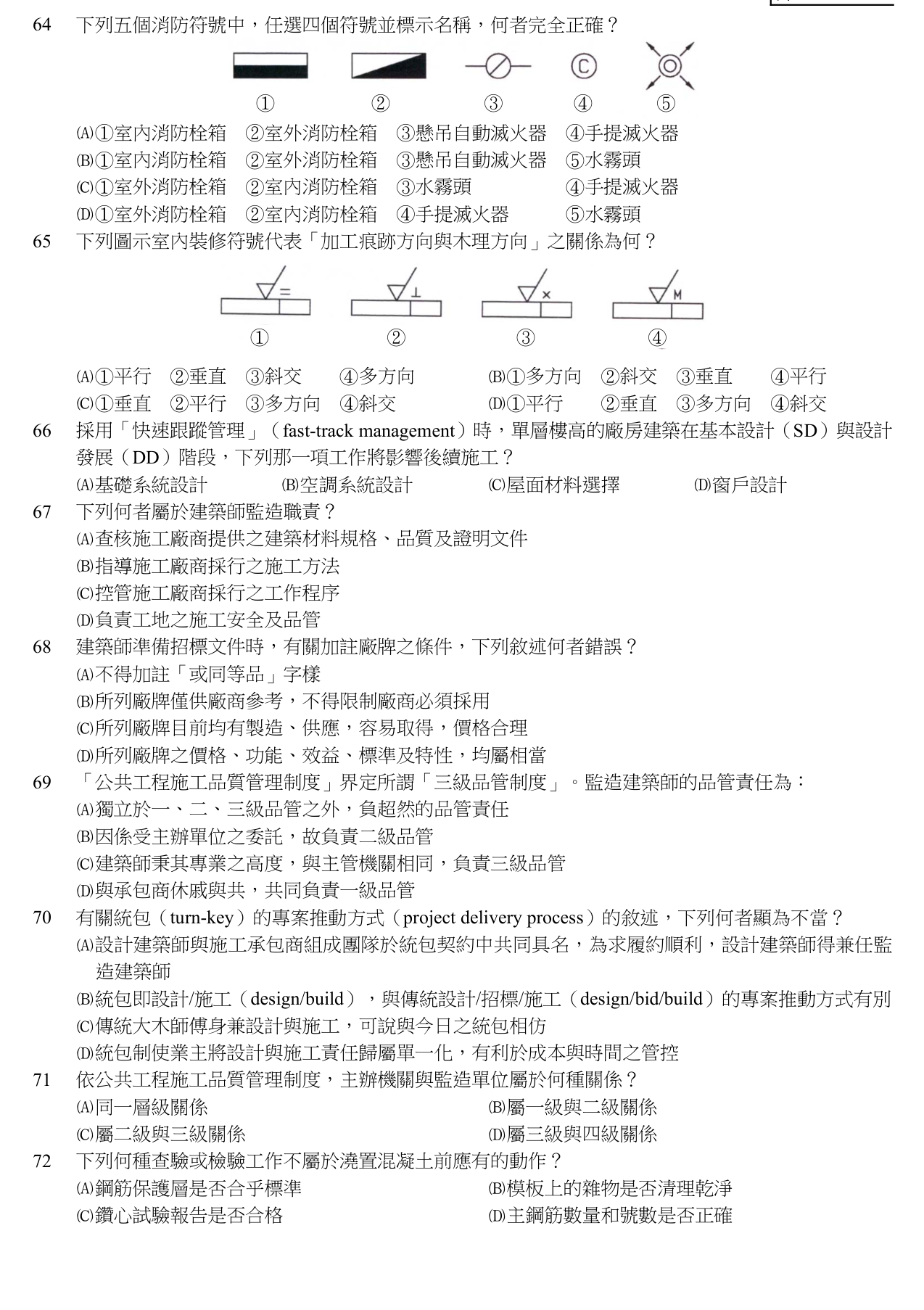

下列圖示室內裝修符號代表「加工痕跡方向與木理方向」之關係為何？
A正確答案
建築製圖符號中，加工痕跡與木理方向關係：`= `平行、`⊥`垂直、`×`交叉、`M`任意。選項A圖示為『=』符號，代表加工痕跡與木理方向平行。
為什麼答案是 A
選項A圖示為『=』符號，代表加工痕跡方向與木理方向「平行」。題幹雖疑似漏字，但依正解反推，本題即為考查平行符號之識別。
載入中…
完整詳解
Pro · 無限重點 建築製圖符號中，加工痕跡與木理方向關係：`= `平行、`⊥`垂直、`×`交叉、`M`任意。選項A圖示為『=』符號，代表加工痕跡與木理方向平行。
題幹詢問圖示符號代表之關係，選項A圖示為『=』符號，代表平行。直接記符號：`= `平行、`⊥`垂直、`×`交叉、`M`任意，考平行直接選A。
逐選項分析
A✓ 正確
選項A圖示為『=』符號，代表加工痕跡方向與木理方向「平行」。題幹雖疑似漏字，但依正解反推，本題即為考查平行符號之識別。
B✕
選項B圖示為『⊥』符號，代表加工痕跡方向與木理方向「垂直」。常見於需橫向刨削或砂磨以改變表面觸感之木工製圖標示。
C✕
選項C圖示為『×』符號，代表加工痕跡方向與木理方向「交叉」。通常用於表示斜向加工，或無特定單一方向之交叉紋路處理。
D✕
選項D圖示為『M』符號，代表加工痕跡方向為「任意方向」或「多方向」。表示該處加工不受木理方向限制，可自由施作。
加工痕跡與木理方向符號對照
| 符號 | 代表意義 | 英文對照 | 常見應用 |
|---|
| = | 平行 | Parallel | 順紋刨削、順向砂磨 |
| ⊥ | 垂直 | Perpendicular | 橫紋加工、改變觸感 |
| × | 交叉 | Cross | 斜向紋路、交叉砂磨 |
| M | 任意 | Any / Multi | 無方向限制之表面處理 |
本題題幹文字疑似漏印「平行」二字，導致語意不完整（原題應為「...代表平行之關係為何？」）。考試遇此狀況勿慌，直接根據選項符號反推考點，熟記四種基本方向符號即可秒解。
