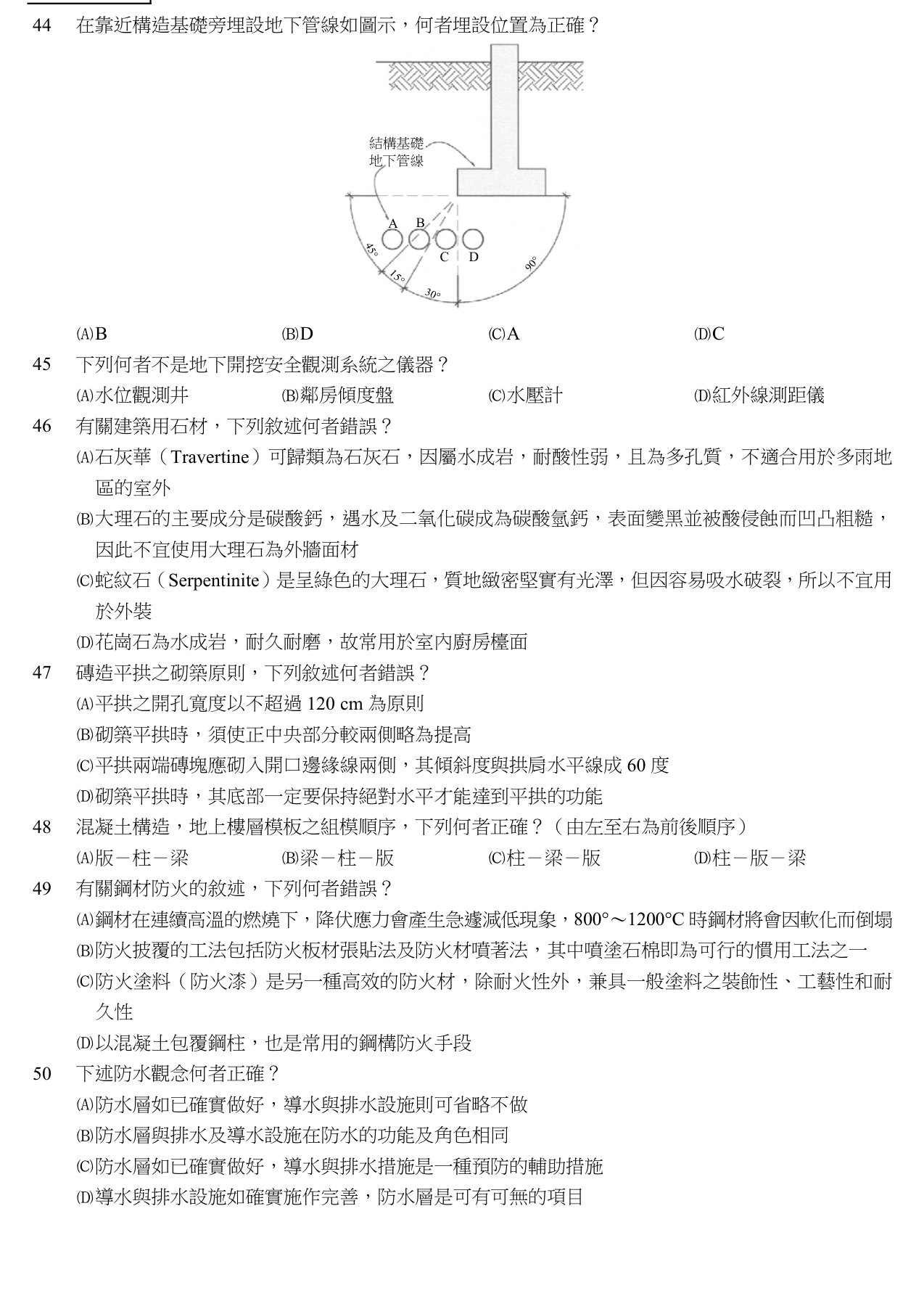

專技高考-建築師建築構造與施工104 年第 44 題單選題

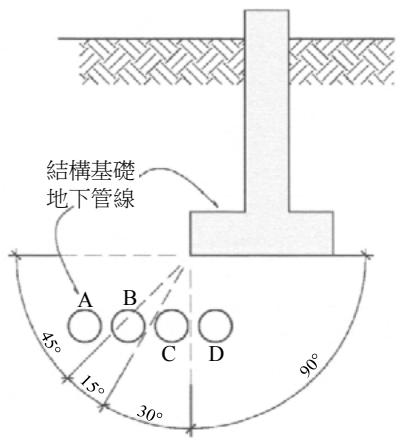

在靠近構造基礎旁埋設地下管線如圖示，何者埋設位置為正確？
C正確答案
管線埋設應避開基礎壓力傳遞範圍（通常為基礎底邊緣向下45度角內），故應選最外側的A位置。
為什麼答案是 C
位置A位於45度線外側（與水平夾角小於45度），開挖不影響基礎壓力傳遞，為正確位置。注意選項C對應的是位置A。
載入中…
完整詳解
Pro · 無限重點 管線埋設應避開基礎壓力傳遞範圍（通常為基礎底邊緣向下45度角內），故應選最外側的A位置。
看圖找最遠離基礎正下方的管線，A位置在45度線外側，最安全。
逐選項分析
A✕
位置B位於45度至60度範圍內，開挖管溝會影響基礎承載，或使管線承受過大的基礎傳遞壓力。
B✕
位置D位於基礎正下方，開挖會嚴重破壞基礎底部的承載土壤，絕對不可行。
C✓ 正確
位置A位於45度線外側（與水平夾角小於45度），開挖不影響基礎壓力傳遞，為正確位置。注意選項C對應的是位置A。
D✕
位置C位於60度至90度範圍內，開挖會破壞基礎下方的承載土壤，影響結構安全。
基礎旁管線埋設原則
| 位置 | 與水平夾角 | 影響評估 |
|---|
| A | 小於 45 度 | 安全，不影響基礎壓力傳遞 |
| B | 45 ~ 60 度 | 危險，侵入壓力傳遞區 |
| C | 60 ~ 90 度 | 危險，嚴重侵入壓力傳遞區 |
| D | 90 度內側 | 極危險，位於基礎正下方 |
本題最大的陷阱在於『選項代號』與『圖中管線代號』故意錯開。選項(C)對應的是管線A，作答時若只看圖得出答案A，很容易直覺劃記選項(A)，導致粗心失分。
