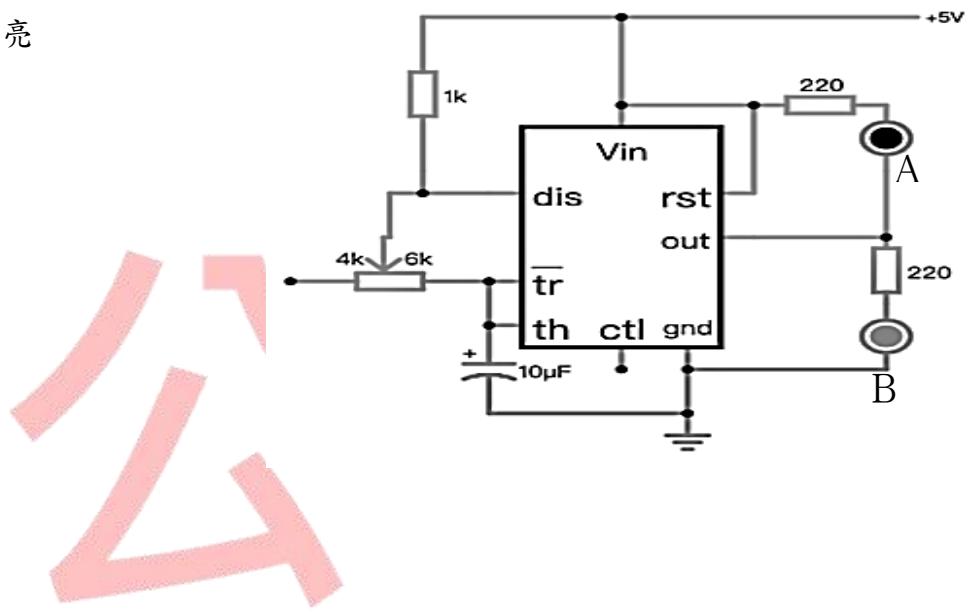

右圖電路圖應用555 IC，請選出最正確的敘述？
AVcc為5V，經過1kΩ電阻器，再經過可變電阻的4kΩ以觸發trigger，讓兩個燈亮
B10uF是電容器容量，值越大，燈的亮度越高
C電容器電壓高於2/3Vcc時，輸出高電位，B燈亮
DA燈亮的時間會比B燈亮的時間略短正確答案
答案與詳解
為什麼答案是 D
在典型的555 IC無穩態電路中，輸出高電位時間（充電）為0.693×(R1+R2)×C，低電位時間（放電）為0.693×R2×C。由於充電路徑包含R1與R2，放電路徑僅有R2，故高電位時間必大於低電位時間。依電路設計，若A燈於低電位時亮、B燈於高電位時亮，則A燈亮的時間確實會比B燈略短。
