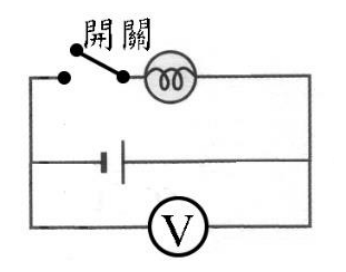

右圖的電路中，開關還未接通前用伏特計量得電池端電壓為1.5伏特。當開關接上後燈泡開始發亮，此時伏特計量得電壓為1.4伏特。以下何者是正確的推論？
A電池有內電阻正確答案
B導線電阻值為零
C流經伏特計的電流和流經燈泡的電流相同
D若使用電阻較小的燈泡量到電壓會大於1.4伏特
答案與詳解
逐選項解析
A電池有內電阻✓ 正確
開關未接通時，電流極小，伏特計量得的端電壓接近電池電動勢，約為1.5伏特。開關接通後燈泡發亮，電流變大，電池內部電阻會產生電壓降，使外部量得的端電壓下降為1.4伏特，因此可推論電池有內電阻。
B導線電阻值為零✕ 錯誤
導線電阻是否為零無法由端電壓從1.5伏特變為1.4伏特直接推得。一般電路分析常忽略導線電阻，但這不是本現象的主要推論。
C流經伏特計的電流和流經燈泡的電流相同✕ 錯誤
D若使用電阻較小的燈泡量到電壓會大於1.4伏特✕ 易錯陷阱
