專技高考-建築師
108 年 · 第 22 題
專技高考-建築師
建築構造與施工
108 年
第 22 題
單選題

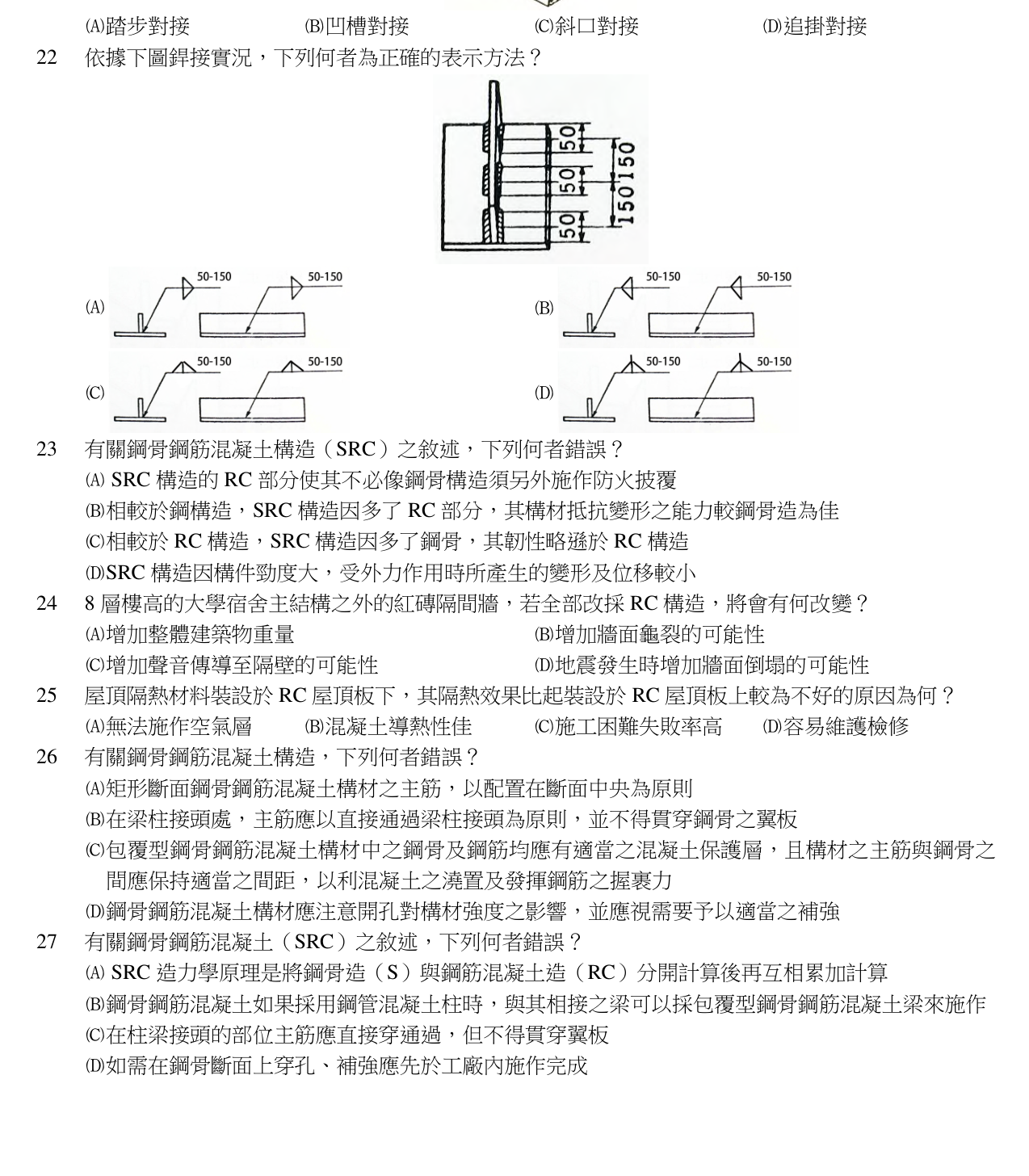

依據下圖銲接實況,下列何者為正確的表示方法?
A
A
正確答案
B
B
C
C
D
D
答案與詳解
A
正確答案
銲接符號基準線上方代表「箭頭對側」,下方代表「箭頭側」,須依實際銲接位置正確標示。
為什麼答案是 A
A 圖的銲接符號標示位置(基準線上下)與實際銲道所在位置一致,箭頭指向正確,符合 CNS 銲接符號標註規範。
考點:銲接符號標註
考點:線上線下誤標
考點:銲道型式錯誤
考點:箭頭方向錯誤
