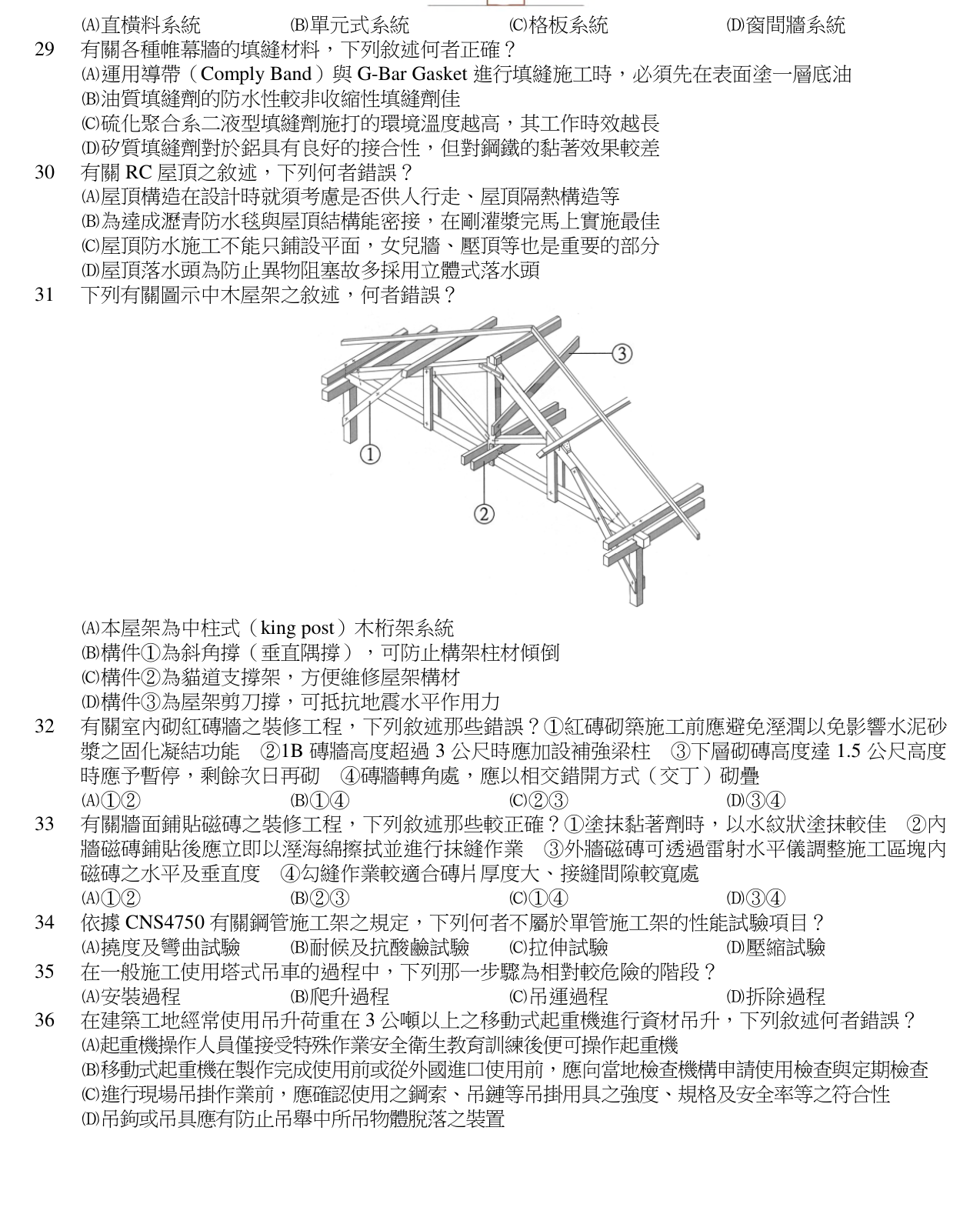

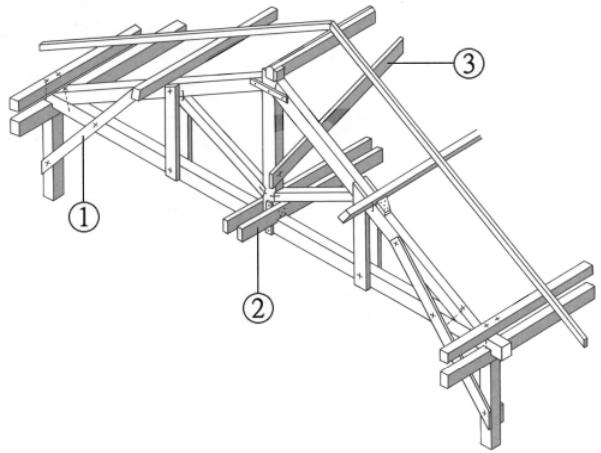

下列有關圖示中木屋架之敘述，何者錯誤？
A本屋架為中柱式（king post）木桁架系統
B構件①為斜角撐（垂直隅撐），可防止構架柱材傾倒
C構件②為貓道支撐架，方便維修屋架構材正確答案
D構件③為屋架剪刀撐，可抵抗地震水平作用力
答案與詳解
逐選項解析
A本屋架為中柱式（king post）木桁架系統✕ 錯誤
正確敘述。圖中屋架中央有一根垂直中柱(king post),兩側有斜向構件支撐,符合中柱式木桁架系統特徵。
B構件①為斜角撐（垂直隅撐），可防止構架柱材傾倒✕ 錯誤
正確敘述。構件①位於柱材與橫樑交接處,呈斜向支撐,為垂直隅撐,可防止柱材傾倒。
C構件②為貓道支撐架，方便維修屋架構材✓ 正確
D構件③為屋架剪刀撐，可抵抗地震水平作用力✕ 錯誤
立即註冊,看完整詳解
這題的完整詳解,註冊就能看 · 每天 2 題免費
- 完整逐選項解析
- 秒殺解題技巧與破題關鍵
- 關鍵知識表整理
- 陷阱與易錯提醒
- 同考點歷屆題庫連續刷題與錯題本
立即註冊觀看完整詳解 已有帳號?登入
