專技高考-建築師建築構造與施工107 年第 52 題單選題

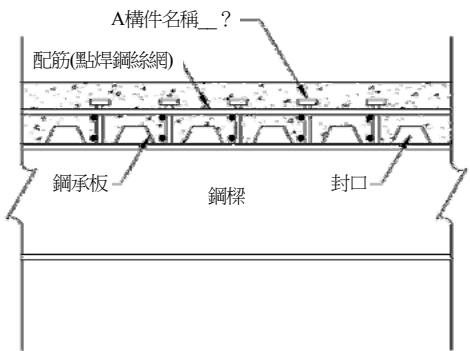

鋼構造樓板剖面詳圖中，A構件名稱為何？
C正確答案
鋼構造樓板中，鋼承板上方穿透至鋼樑的A構件為「剪力釘」，用於連結鋼樑與混凝土樓板使兩者共同承載。
為什麼答案是 C
圖中A構件位於鋼承板波谷頂端、穿入混凝土配筋層，短棒頭狀外型正是剪力釘（Shear Connector/Stud）。其功能為抵抗鋼樑與混凝土板界面的水平剪力，使兩者形成合成樓板（Composite Slab），共同承載垂直載重。
載入中…
完整詳解
Pro · 無限重點 鋼構造樓板中，鋼承板上方穿透至鋼樑的A構件為「剪力釘」，用於連結鋼樑與混凝土樓板使兩者共同承載。
圖中A構件位於混凝土層與鋼樑頂翼板交界處，呈短棒狀突起，功能是抵抗水平剪力、確保合成樓板行為，即為剪力釘（Shear Stud）。
逐選項分析
A✕
預力螺栓用於鋼構件接合（如高強度螺栓接合），不設置於樓板混凝土與鋼樑交界面，且外觀為螺栓形式，與圖中A構件位置及功能不符。
B✕ 陷阱
預力鋼鍵（Prestressing Tendon）用於預力混凝土結構中，施加預壓力，與鋼構造合成樓板中抵抗剪力的功能完全不同，容易與剪力釘混淆。
C✓ 正確
圖中A構件位於鋼承板波谷頂端、穿入混凝土配筋層，短棒頭狀外型正是剪力釘（Shear Connector/Stud）。其功能為抵抗鋼樑與混凝土板界面的水平剪力，使兩者形成合成樓板（Composite Slab），共同承載垂直載重。
D✕
火藥植筋（Powder-Actuated Fastener）是以火藥驅動射入混凝土或鋼材的固定釘，用於輕隔間或設備固定，不用於樓板與鋼樑之間的剪力傳遞。
鋼構造合成樓板主要構件比較
| 構件名稱 | 位置 | 主要功能 |
|---|
| 剪力釘（Shear Stud） | 鋼樑頂翼板上方，穿入混凝土板 | 傳遞水平剪力，實現合成行為 |
| 鋼承板（Deck Plate） | 鋼樑上方，作為混凝土模板 | 永久模板兼底部拉力筋 |
| 點焊鋼絲網 | 混凝土板上層 | 防裂、分散載重 |
| 封口板 | 鋼承板端部 | 封閉波谷，防止混凝土流出 |
選項B「預力鋼鍵」名稱含「鋼」字且位於鋼構相關題目中，容易讓考生誤以為與鋼構造有關。實際上預力鋼鍵屬預力混凝土系統，而剪力釘才是鋼構造合成樓板中傳遞界面剪力的專用構件，兩者功能與適用系統完全不同。
