專技高考-建築師建築結構107 年第 27 題單選題

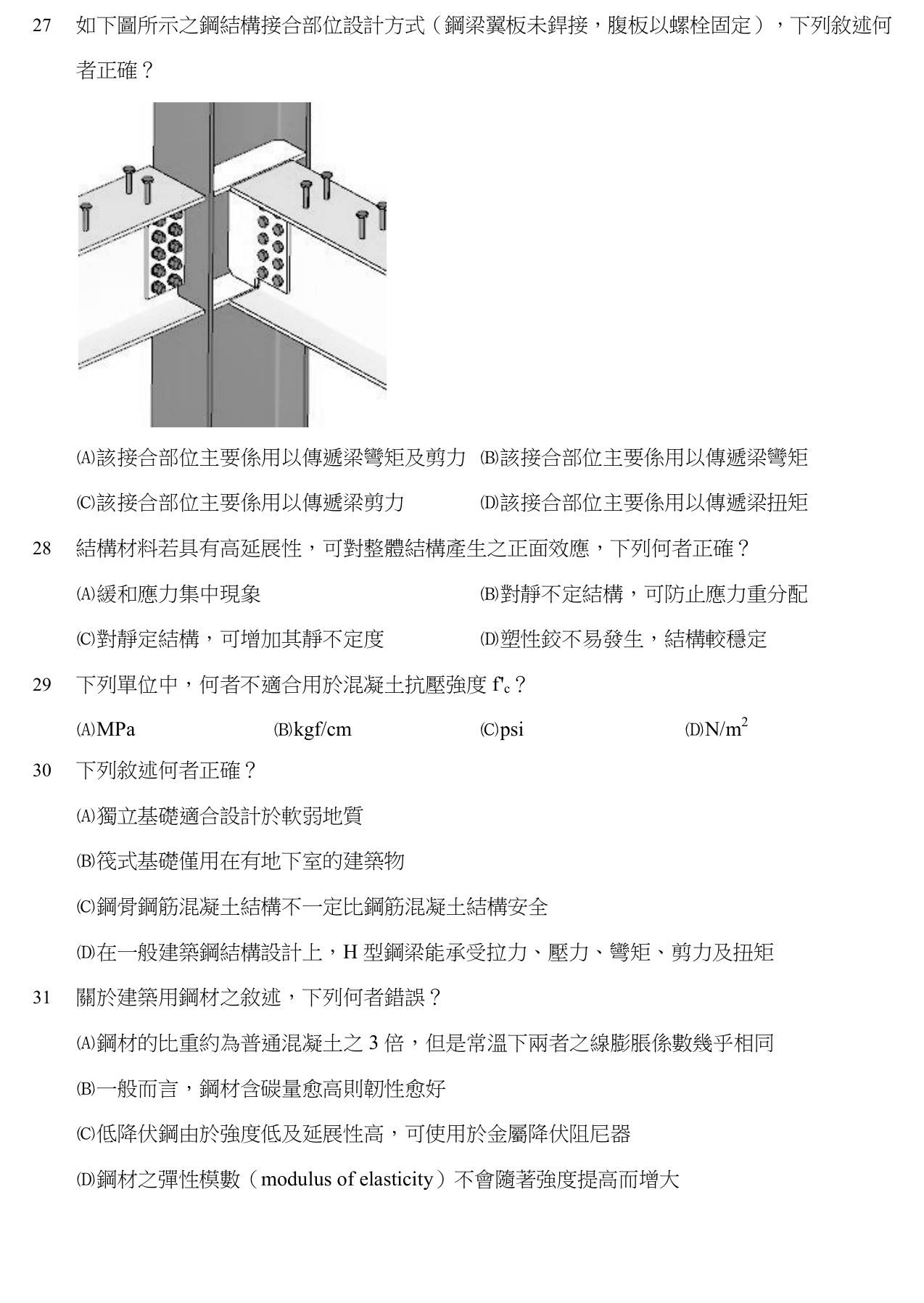

如下圖所示之鋼結構接合部位設計方式(鋼梁翼板未銲接,腹板以螺栓固定),下列敘述何者正確?
A該接合部位主要係用以傳遞梁彎矩及剪力
B該接合部位主要係用以傳遞梁彎矩
C該接合部位主要係用以傳遞梁剪力正確答案
D該接合部位主要係用以傳遞梁扭矩
C正確答案
翼板未銲、僅腹板螺栓接合屬剪力接合，僅傳遞剪力。
為什麼答案是 C
腹板螺栓接合屬剪力接合，主要傳遞梁端剪力
載入中…
完整詳解
Pro · 無限重點 翼板未銲、僅腹板螺栓接合屬剪力接合，僅傳遞剪力。
1. 觀察圖示：鋼梁上下翼板未與柱銲接，僅以腹板透過角鋼或剪力板用螺栓接於柱翼。
2. 彎矩主要由梁翼板拉/壓力偶承擔；翼板未連接 → 無法傳遞彎矩。
3. 剪力主要由腹板承擔；腹板以螺栓接合 → 可傳遞剪力。
4. 此即典型『剪力接合 (shear / simple connection)』，視為鉸接。
5. 故僅傳遞剪力，選 (C)。
逐選項分析
C✓ 正確
腹板螺栓接合屬剪力接合，主要傳遞梁端剪力
鋼結構梁柱接合分類
| 接合型式 | 接合方式 | 傳遞內力 |
|---|
| 剪力(簡支)接合 | 僅腹板以角鋼/剪力板螺栓連接，翼板不接 | 剪力 V (視為鉸接) |
| 完全束制(剛性)接合 | 翼板全滲透銲 + 腹板螺栓或銲接 | 彎矩 M + 剪力 V |
| 半剛性接合 | 端鈑或T型鋼局部接合 | 部分 M + V |
易誤以為螺栓多就是剛接；判斷重點是『翼板有無連接』，未連接即無法傳遞彎矩。
