專技高考-建築師建築結構107 年第 37 題單選題

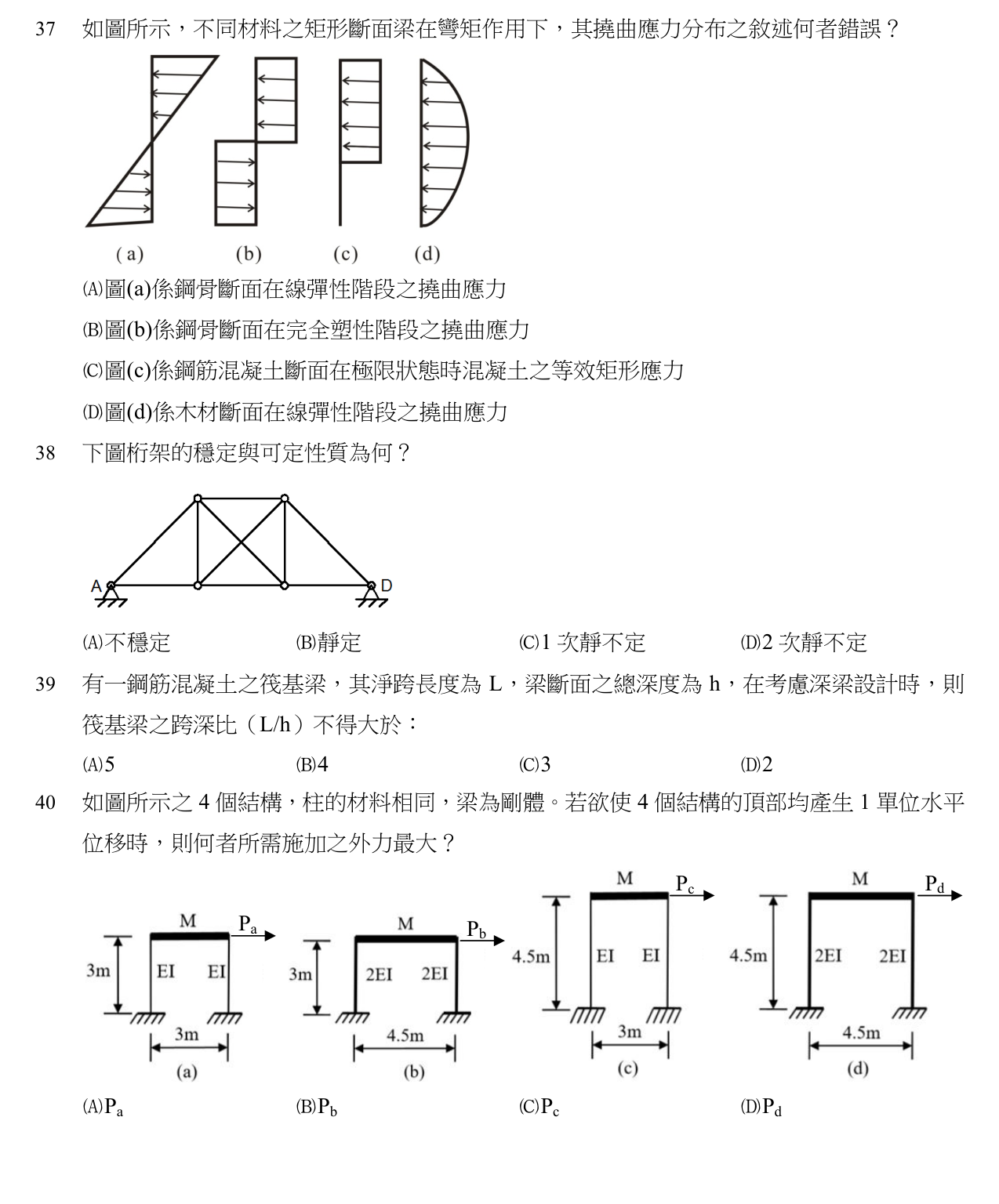

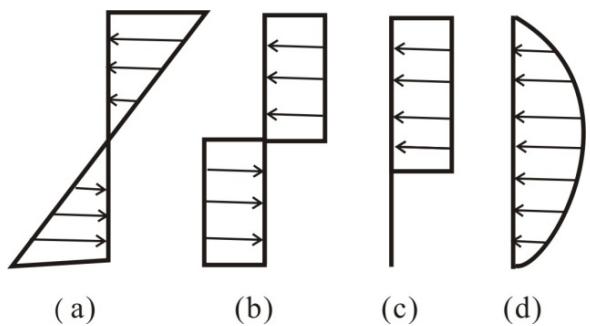

如圖所示，不同材料之矩形斷面梁在彎矩作用下，其撓曲應力分布之敘述何者錯誤？

題目附圖

A圖(a)係鋼骨斷面在線彈性階段之撓曲應力

B圖(b)係鋼骨斷面在完全塑性階段之撓曲應力

C圖(c)係鋼筋混凝土斷面在極限狀態時混凝土之等效矩形應力

D圖(d)係木材斷面在線彈性階段之撓曲應力正確答案

答案與詳解

D

正確答案

圖(d)為拋物線狀應力分布，屬非線性塑性或非線彈性，不是木材線彈性的應力圖；木材線彈性應為三角形分布。
