專技高考-醫事放射師放射線診斷原理與技術學113 年第 76 題單選題

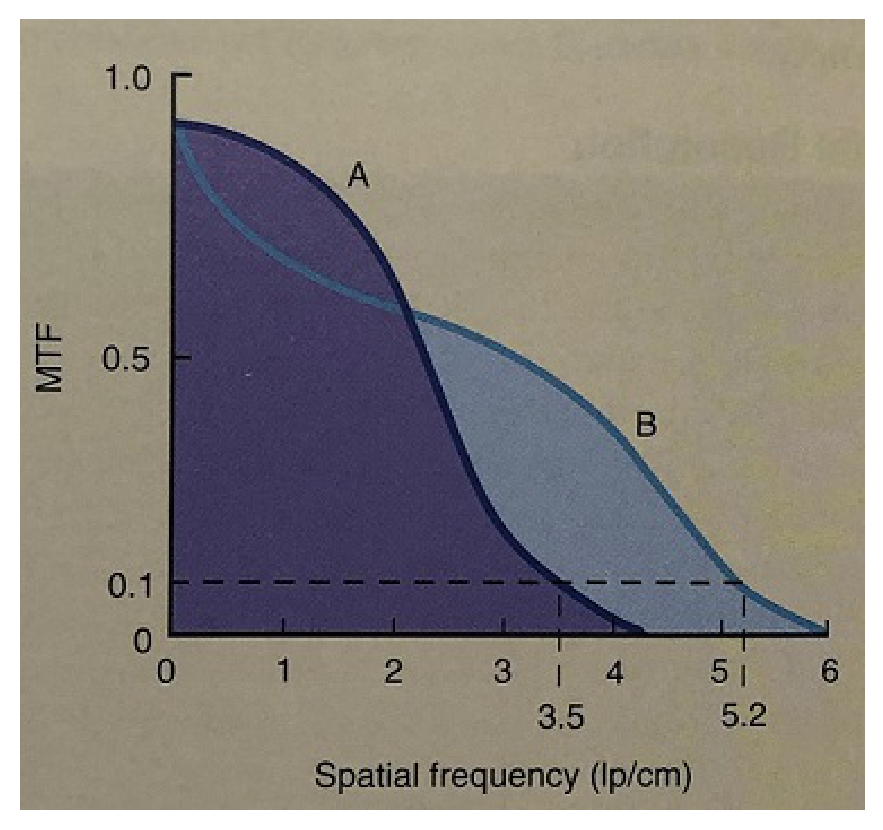

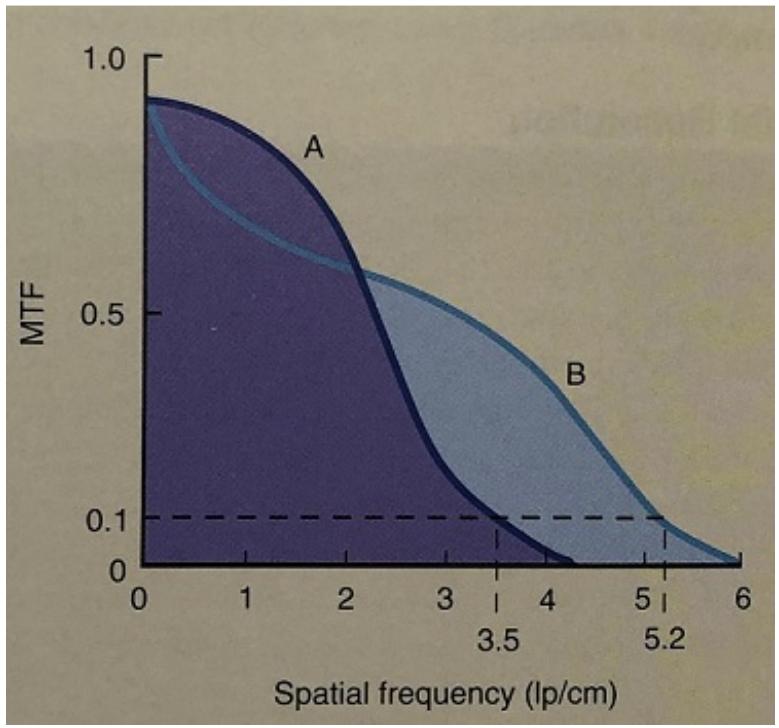

下圖中的A和B分別表示兩個不同影像系統，有關其空間解析度與對比解析度差異，下列何者正確？
AA有較好的空間解析度，B有較好的對比解析度
BA有較好的對比解析度，B有較好的空間解析度正確答案
C在較高空間頻率處，A與B具有相同的空間解析度與對比解析度
D在較低空間頻率處，A與B具有相同的空間解析度與對比解析度
B正確答案
MTF圖中，曲線B在高空間頻率端延伸更遠（5.2 lp/cm），代表更好的空間解析度；曲線A在低空間頻率端MTF值更高，代表更好的對比解析度。
為什麼答案是 B
圖中曲線A在低空間頻率區（0~2 lp/cm）MTF值明顯高於B，代表A的對比解析度較佳；曲線B的MTF截止頻率（MTF=0.1處）約5.2 lp/cm，遠高於A的3.5 lp/cm，代表B的空間解析度較佳。
載入中…
完整詳解
Pro · 無限重點 MTF圖中，曲線B在高空間頻率端延伸更遠（5.2 lp/cm），代表更好的空間解析度；曲線A在低空間頻率端MTF值更高，代表更好的對比解析度。
看MTF圖兩個維度：高頻截止點→空間解析度；低頻MTF高度→對比解析度。B截止頻率更高=空間解析度佳，A低頻MTF更高=對比解析度佳。
逐選項分析
A✕ 陷阱
直覺上以為A曲線面積大所以「全部都好」，但實際上A的截止頻率約3.5 lp/cm，B的截止頻率約5.2 lp/cm，B在空間解析度上明顯優於A，選項A說法相反。
B✓ 正確
圖中曲線A在低空間頻率區（0~2 lp/cm）MTF值明顯高於B，代表A的對比解析度較佳；曲線B的MTF截止頻率（MTF=0.1處）約5.2 lp/cm，遠高於A的3.5 lp/cm，代表B的空間解析度較佳。
C✕
在較高空間頻率處（如3.5~5.2 lp/cm），圖中顯示A的MTF已降至接近0，而B仍有顯著MTF值，兩者差異極大，並非相同。
D✕
在較低空間頻率處（如0~2 lp/cm），圖中曲線A的MTF值明顯高於B（A接近0.9，B約0.8以下且下降更快），兩者並不相同，A的低頻對比明顯更優。
MTF圖判讀重點對照
| 判讀項目 | 看圖重點 | 系統A | 系統B | 結論 |
|---|
| 空間解析度 | MTF=0.1時的截止頻率（高頻端） | ≈3.5 lp/cm | ≈5.2 lp/cm | B空間解析度較佳 |
| 對比解析度 | 低空間頻率區（0~2 lp/cm）MTF高度 | 較高（接近0.9） | 較低 | A對比解析度較佳 |
| 曲線特徵 | 整體形狀 | 低頻高、高頻截止早 | 低頻較低、高頻延伸遠 | 兩系統各有優勢 |
考生常誤以為「MTF曲線面積大的系統（A）在所有面向都比較好」，但MTF圖需分兩個維度解讀：低頻高度代表對比解析度，高頻截止點代表空間解析度。A雖然低頻MTF較高（對比解析度佳），但高頻截止較早（空間解析度差）；B恰好相反，容易被選項A的直覺陷阱迷惑。
