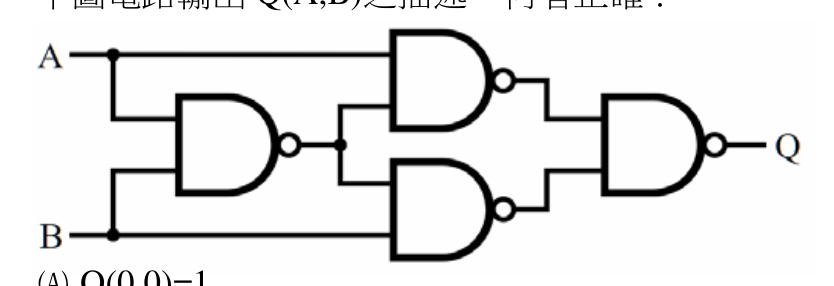

下圖電路輸出Q(A,B)之描述，何者正確？
AQ(0,0)=1
BQ(1,0)=1正確答案
CQ(A,B)=NOR(A,B)
D此電路輸出在Q(1,1)時會震盪
答案與詳解
為什麼答案是 B
代入A=1,B=0：第一級NAND(1,0)=1；上方NAND(1,1)=0，下方NAND(0,1)=1；最終NAND(0,1)=1，故Q(1,0)=1，正確。
考點：NAND真值追蹤考點：NOR vs XOR混淆考點：震盪/回授概念
載入中…
代入A=1,B=0：第一級NAND(1,0)=1；上方NAND(1,1)=0，下方NAND(0,1)=1；最終NAND(0,1)=1，故Q(1,0)=1，正確。
