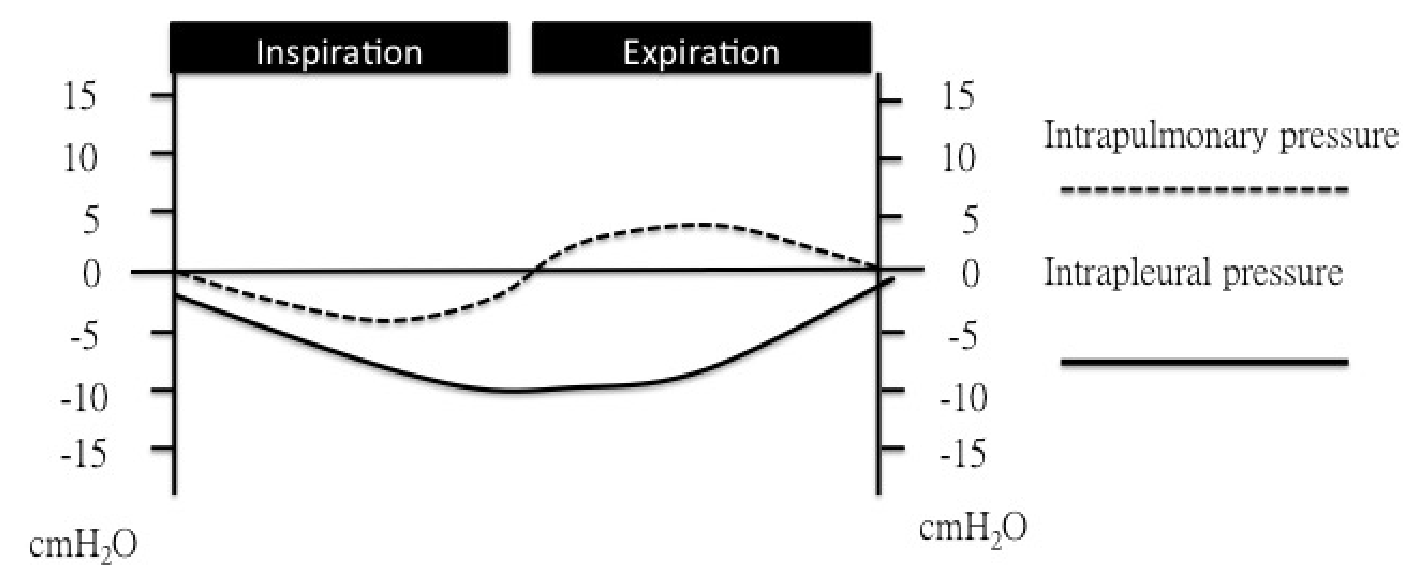

下圖是何種呼吸器的週期壓力變化？

圖中吸氣期（Inspiration）：intrapleural pressure（實線）從0降至約-8cmH₂O，intrapulmonary pressure（虛線）從0降至約-2cmH₂O；呼氣期（Expiration）：兩者均回升甚至intrapulmonary升至+4cmH₂O。此波形模擬自然呼吸的胸腔負壓機制，正是負壓呼吸器（如鐵肺Iron Lung）的特徵——透過對胸廓外施加負壓使胸腔擴張，造成胸膜腔及肺泡內壓力下降。
