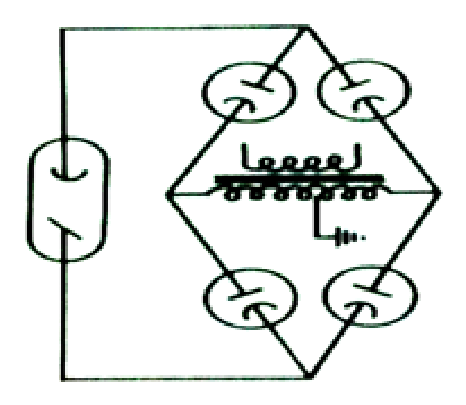

下圖的配置屬於何種整流方式？

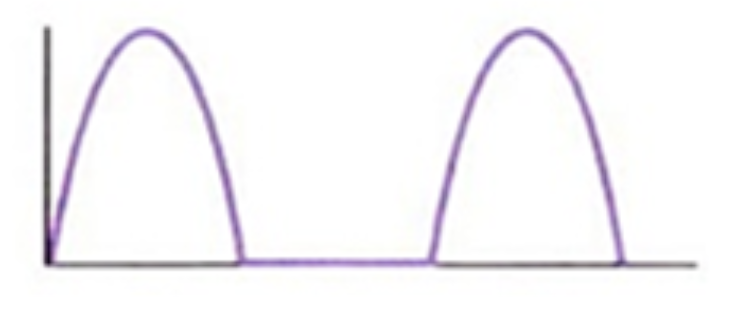

AA

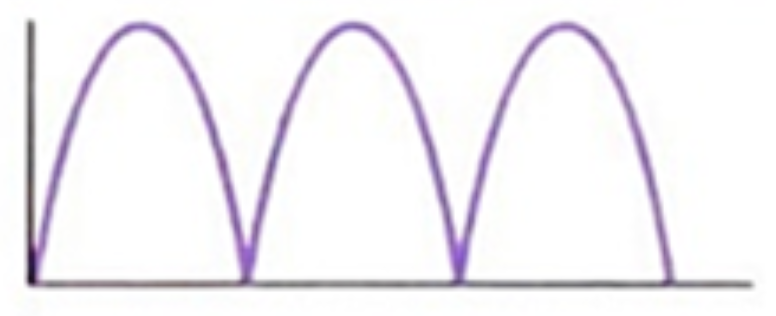

BB正確答案

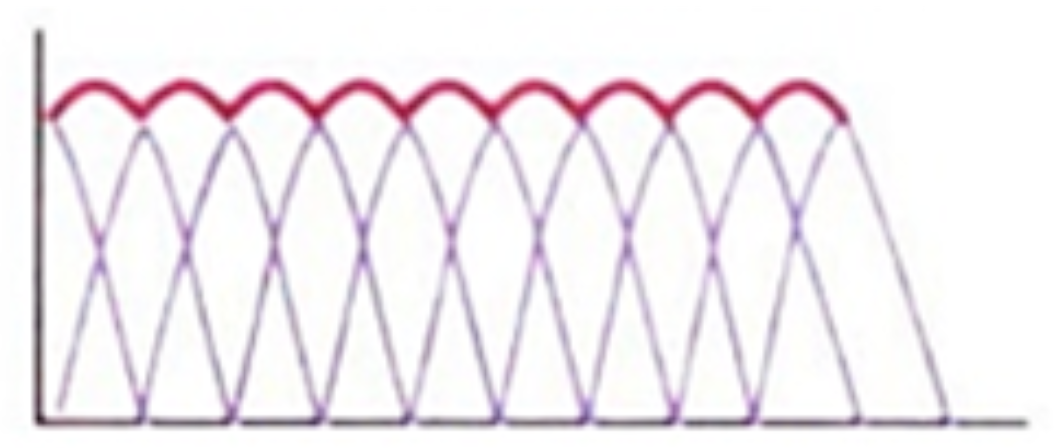

CC

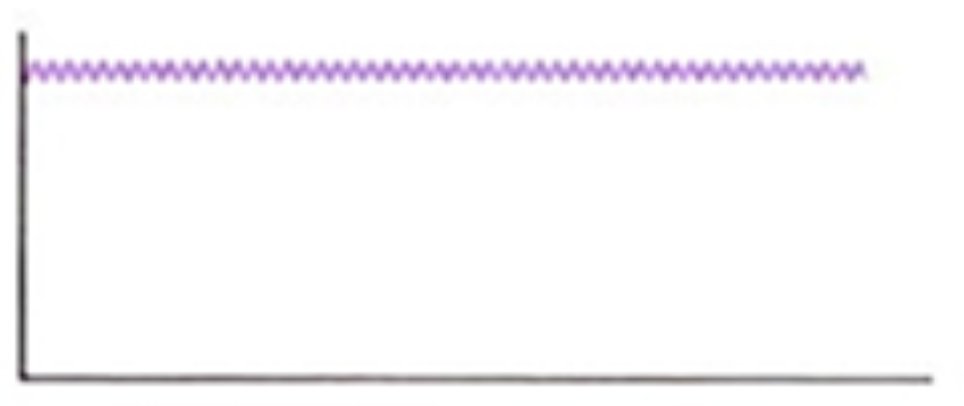

DD
答案與詳解
為什麼答案是 B
圖中清楚顯示4顆二極體（各帶螺旋符號）排列成菱形（橋式）電路，左側連接交流電源（電池符號），中間連接負載（線圈與電阻），此為標準全波橋式整流電路（Bridge Full-Wave Rectifier），正負半週電流均經不同路徑流過負載，輸出為全波脈動直流。
考點：半波整流考點：全波橋式整流考點：中心抽頭整流考點：三相整流
載入中…
圖中清楚顯示4顆二極體（各帶螺旋符號）排列成菱形（橋式）電路，左側連接交流電源（電池符號），中間連接負載（線圈與電阻），此為標準全波橋式整流電路（Bridge Full-Wave Rectifier），正負半週電流均經不同路徑流過負載，輸出為全波脈動直流。
