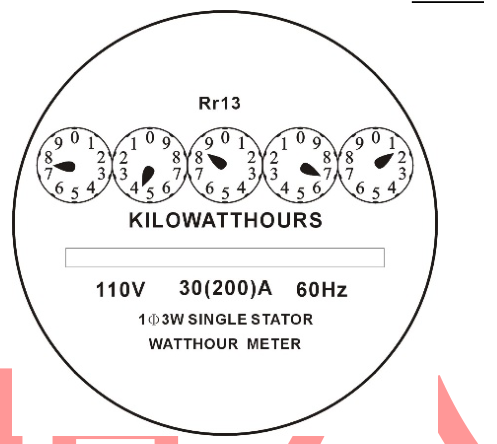

某機械式指針型電表如圖所示，請問下列敘述何者有誤？
A指針後為5個相接的正齒輪
B此電表數字讀為75871正確答案
C此電表為單相三線式
D此電表額定電流為30安培
答案與詳解
逐選項解析
A指針後為5個相接的正齒輪✕ 錯誤
正確敘述。五個錶盤的刻度一盤順時針、一盤逆時針交替排列，表示相鄰指針轉向相反，這正是背後以正齒輪逐盤嚙合傳動的特徵（兩個外接嚙合的齒輪轉向相反）；右邊一盤轉一圈，帶動左邊一盤前進一格。
B此電表數字讀為75871✓ 正確
錯誤敘述，為本題答案。逐盤判讀：第1盤（順時針）指針在7與8之間→7；第2盤（逆時針）指針在4與5之間→4；第3盤（順時針）在8與9之間→8；第4盤（逆時針）在6與7之間→6；第5盤（順時針）在1與2之間→1。正確讀數為74861度，選項的75871是把兩個逆時針盤各多讀了一格。
C此電表為單相三線式✕ 錯誤
D此電表額定電流為30安培✕ 錯誤
