消防設備士普通考試-消防設備士火災學概要109 年第 9 題單選題

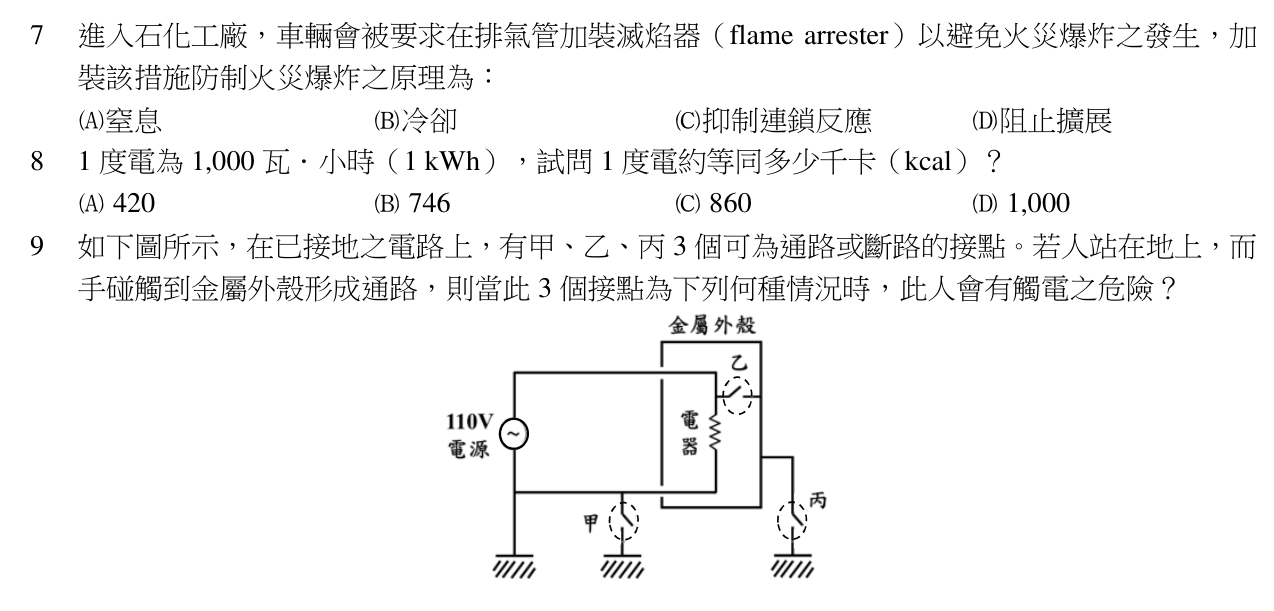

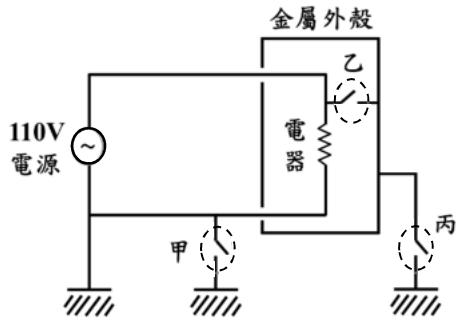

如下圖所示，在已接地之電路上，有甲、乙、丙 3 個可為通路或斷路的接點。若人站在地上，而手碰觸到金屬外殼形成通路，則當此 3 個接點為下列何種情況時，此人會有觸電之危險？
A甲：通路；乙：通路；丙：通路
B甲：通路；乙：斷路；丙：斷路
C甲：斷路；乙：通路；丙：斷路正確答案
D甲：斷路；乙：斷路；丙：通路
C正確答案
電器內部漏電（乙通）但外殼接地線斷開（丙斷）時，人觸碰外殼即成為唯一接地路徑而觸電。
為什麼答案是 C
乙通使外殼帶電、丙斷使外殼無接地洩流路徑，人體成為對地通路，會觸電。
載入中…
完整詳解
Pro · 無限重點 電器內部漏電（乙通）但外殼接地線斷開（丙斷）時，人觸碰外殼即成為唯一接地路徑而觸電。
1. 圖中三個接點功能：甲為電源側中性線之系統接地、乙為電器內部漏電點（火線經電阻短接到外殼）、丙為金屬外殼的設備接地線。
2. 觸電條件＝外殼帶電且電流能經人體流向大地。
3. 外殼帶電的前提：乙必須通路（內部漏電到外殼）。
4. 若丙通路，漏電電流會經設備接地線回流，人手觸碰外殼幾乎無電位差，不會觸電。
5. 因此須丙斷路，使外殼無接地洩流途徑，人體成為唯一通路。
6. 甲為電源端系統接地，斷開時整個迴路無回流亦不致觸電；故甲斷、乙通、丙斷 → 答案 (C)。
逐選項分析
✕
乙斷路代表電器內部未漏電，外殼不帶電，無觸電風險。
✓ 正確
乙通使外殼帶電、丙斷使外殼無接地洩流路徑，人體成為對地通路，會觸電。
✕
乙斷外殼未帶電，即使丙通路也無漏電可洩；無觸電。
接點功能與觸電判斷
| 接點 | 意義 | 對觸電的影響 |
|---|
| 甲 | 電源中性線系統接地 | 與外殼觸電直接關聯性低 |
| 乙 | 電器內部絕緣破壞→外殼漏電 | 通路時外殼帶電（必要條件） |
| 丙 | 金屬外殼的設備接地線 | 斷路時人體成為唯一接地路徑（觸電關鍵） |
這個考點測試你能否辨識「漏電故障」與「接地保護失效」的疊加危險。關鍵判斷準則:當電器內部發生漏電(帶電體碰觸金屬外殼),而設備接地線同時斷開時,人體觸碰外殼會成為唯一的接地通路,形成觸電迴路。考生最容易卡在誤把接地線當成一般電源開關,或忽略「兩個故障同時存在」才致命——單純漏電但接地正常時電流會經接地線回大地,人不會觸電;只有接地線斷開且漏電時,人體才變成導電路徑。分辨要點:看清「乙導通」代表漏電發生、「丙斷開」代表保護措施失效,兩者缺一不可。
