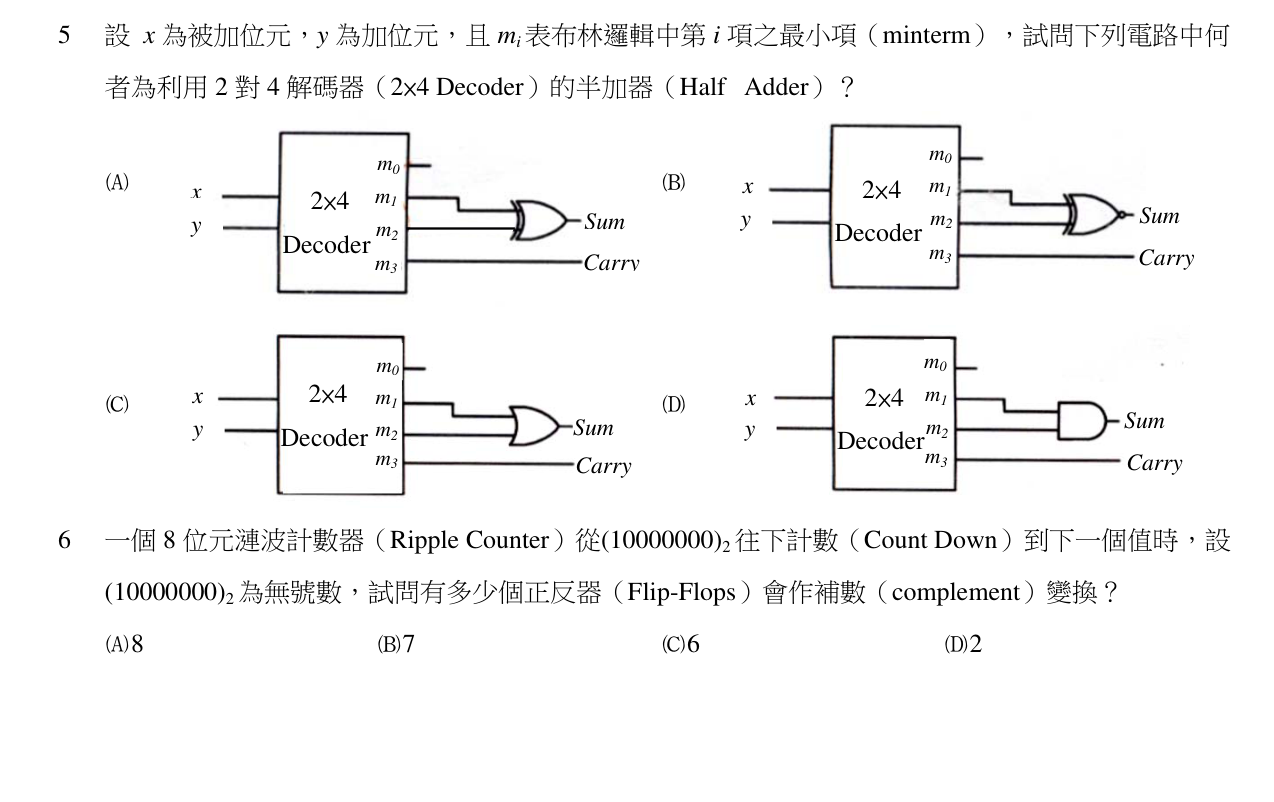

設 x 為被加位元，y 為加位元，且 mi 表布林邏輯中第 i 項之最小項（minterm），試問下列電路中何者為利用 2 對 4 解碼器（2×4 Decoder）的半加器（Half Adder）？
A[電路圖1]正確答案
B[電路圖2]
C[電路圖3]
D[電路圖4]
答案與詳解
為什麼答案是 A

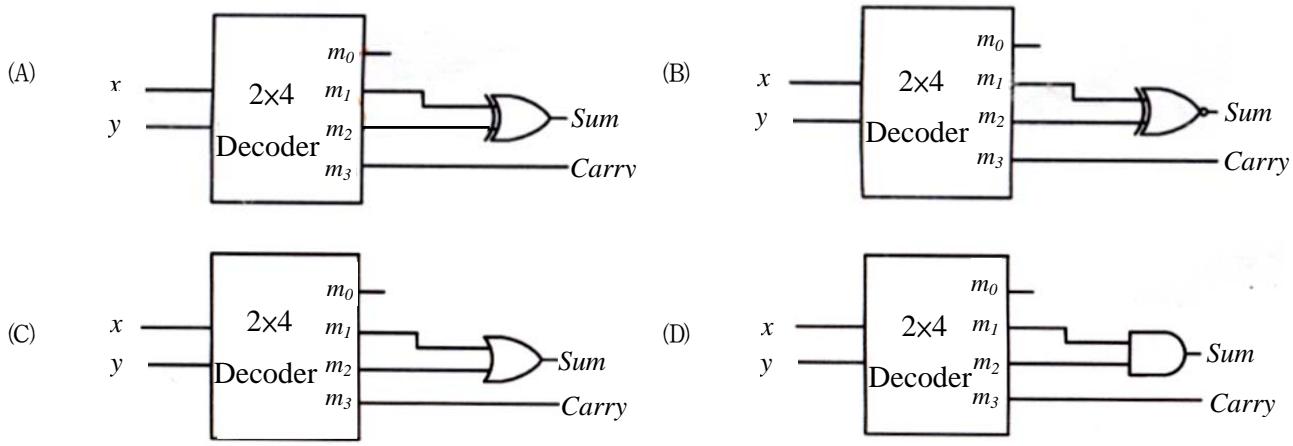

圖(A)中：m1與m2接入OR閘輸出Sum，m3直接輸出Carry，m0未使用。符合半加器定義：Sum = m1+m2 = x'y+xy' = x⊕y，Carry = m3 = xy。完全正確。
考點：半加器minterm實現考點：閘電路選用辨別考點：minterm遺漏錯誤考點：閘類型選錯
