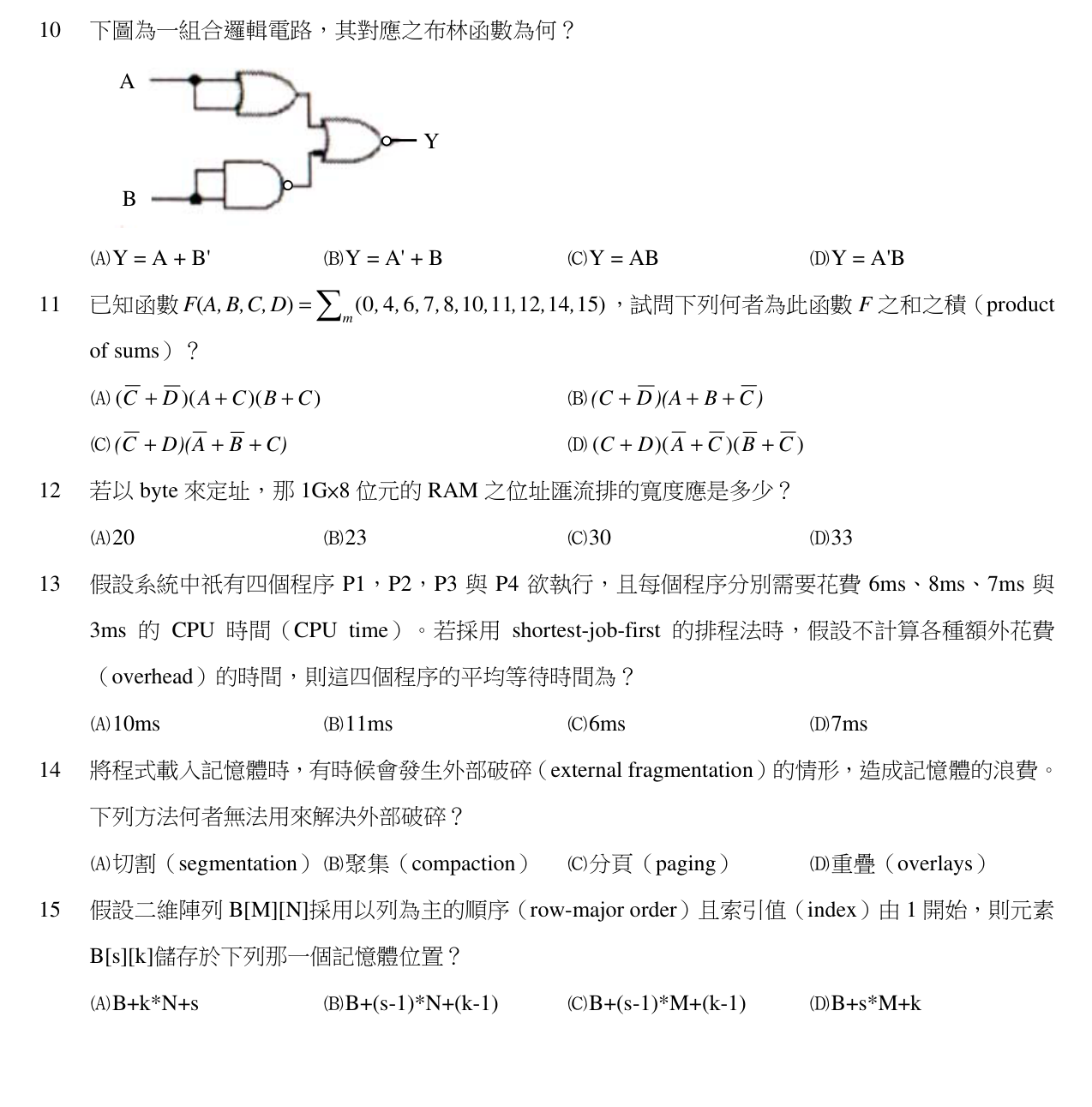

下圖為一組合邏輯電路，其對應之布林函數為何？[電路圖]
AY = A + B'
B$\mathbf{Y} = \mathbf{A}' + \mathbf{B}$
CY = AB
DY = A'B正確答案
答案與詳解
逐選項解析
AY = A + B'✕ 錯誤
\(A+B'\) 為末閘未反相時的結果，忽略了輸出端的反相圈。
B$\mathbf{Y} = \mathbf{A}' + \mathbf{B}$✕ 錯誤
\(A'+B\) 為將末閘誤判為 NAND 的結果。
CY = AB✕ 錯誤
DY = A'B✓ 正確
