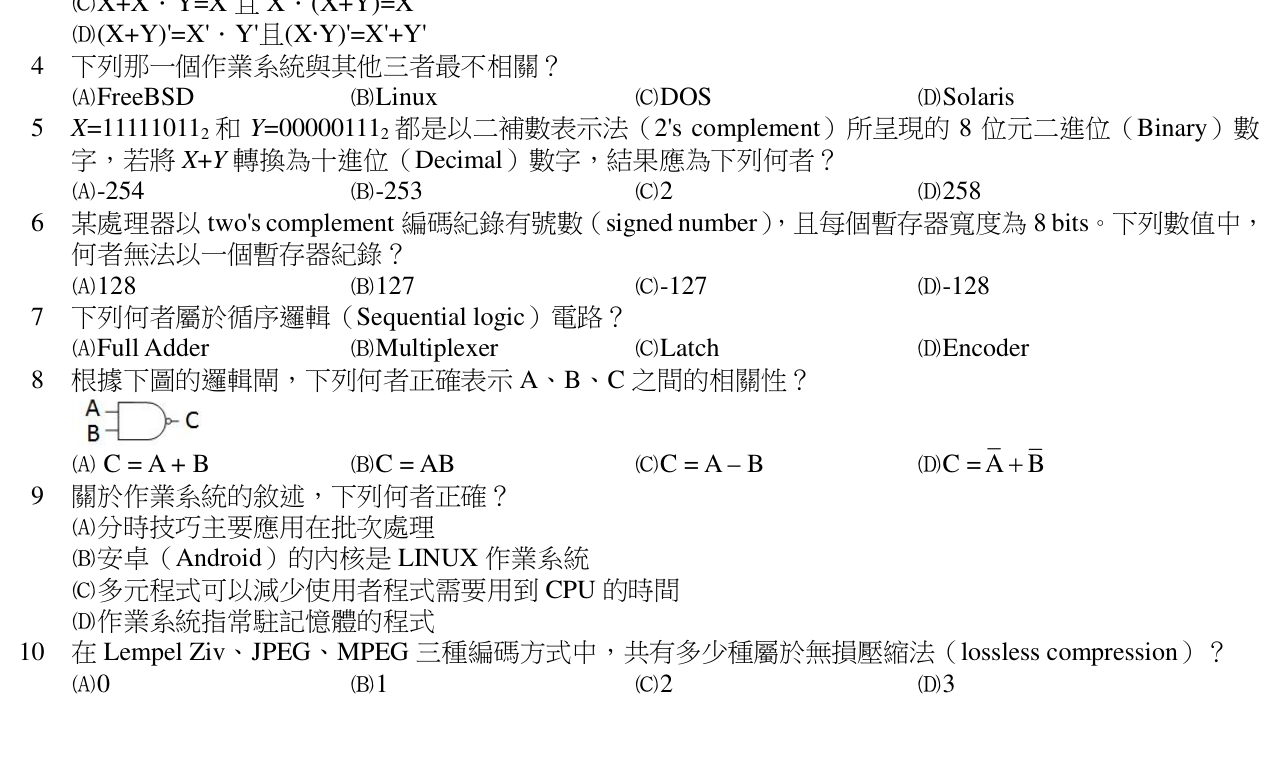

根據下圖的邏輯閘，下列何者正確表示 A、B、C 之間的相關性？
A$\mathbf{C} = \mathbf{A} + \mathbf{B}$
BC = AB
CC = A - B
D$C=\overline{A}+\overline{B}$正確答案
答案與詳解
為什麼答案是 D
圖示為 NAND 閘，輸出 C = (AB)'。根據狄摩根定律，(AB)' 可轉換為 A' + B'（即選項中的 A̅ + B̅）。
載入中…
圖示為 NAND 閘，輸出 C = (AB)'。根據狄摩根定律，(AB)' 可轉換為 A' + B'（即選項中的 A̅ + B̅）。
