普考-資訊處理計算機概要113 年第 17 題單選題

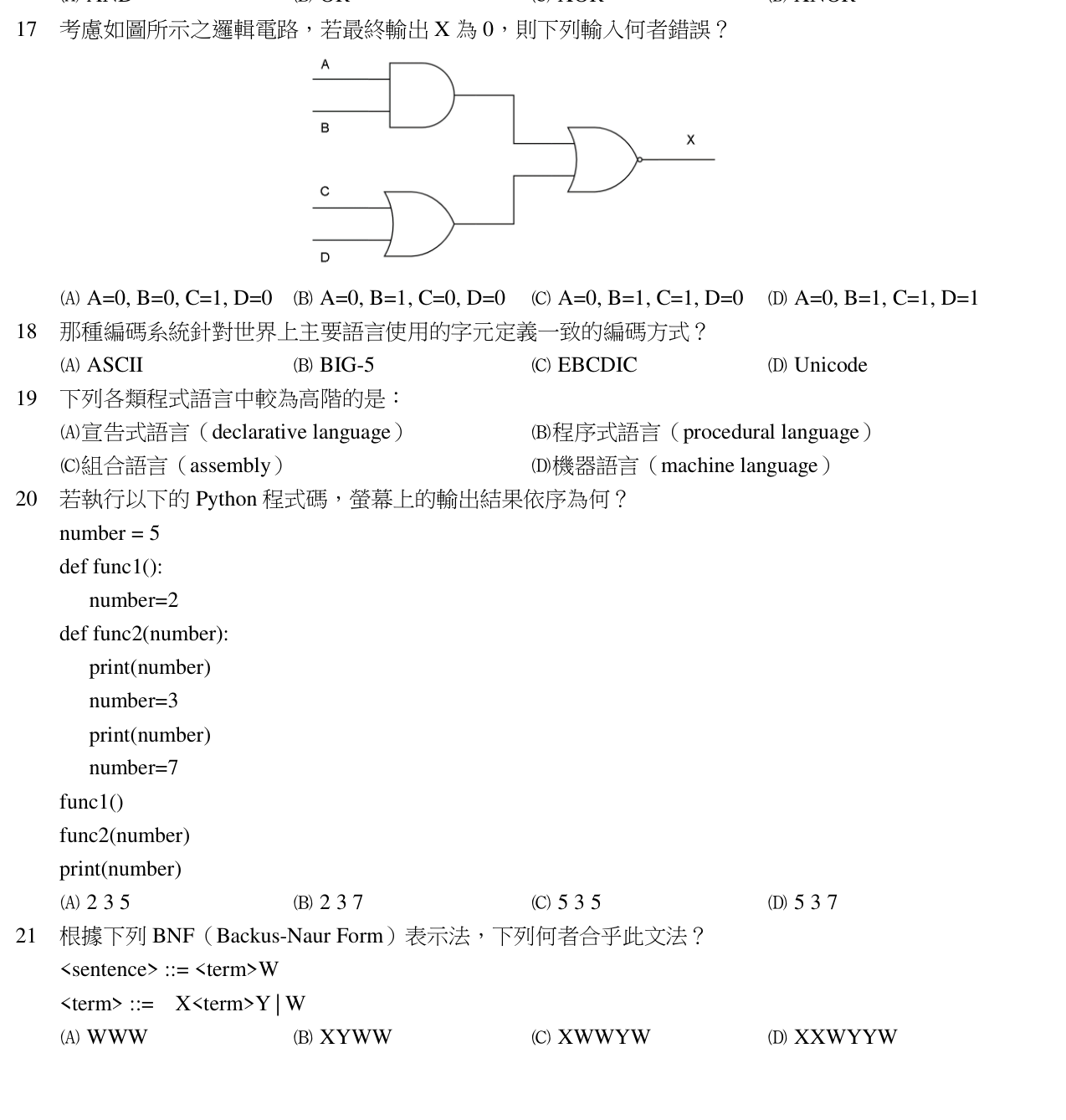

考慮如圖所示之邏輯電路,若最終輸出 X 為 0,則下列輸入何者錯誤?

題目圖片
AA=0, B=0, C=1, D=0
BA=0, B=1, C=0, D=0正確答案
CA=0, B=1, C=1, D=0
DA=0, B=1, C=1, D=1
答案與詳解
B
正確答案
電路為 X = NOR(AND(A,B), OR(C,D)),X=0 表示 AND(A,B) 或 OR(C,D) 至少一個為 1;選項 B 全為 0 會使 X=1,故錯誤。

逐選項解析

AA=0, B=0, C=1, D=0✕ 錯誤
C=1 使 OR 輸出=1,NOR 輸出 X=0,符合條件。
BA=0, B=1, C=0, D=0✓ 正確
CA=0, B=1, C=1, D=0✕ 錯誤
C=1 使 OR=1,NOR 輸出 0,符合 X=0。
DA=0, B=1, C=1, D=1✕ 錯誤
