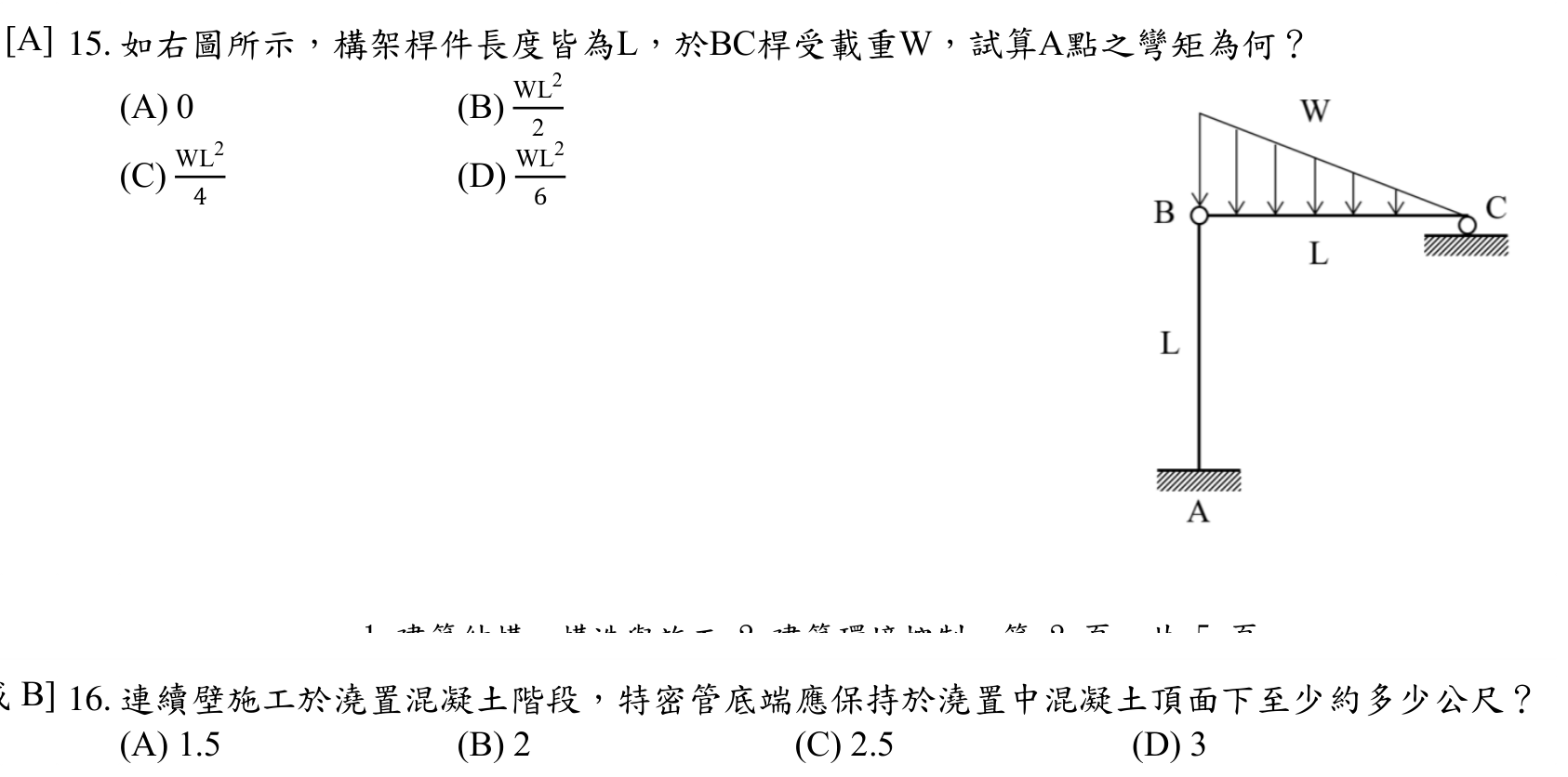

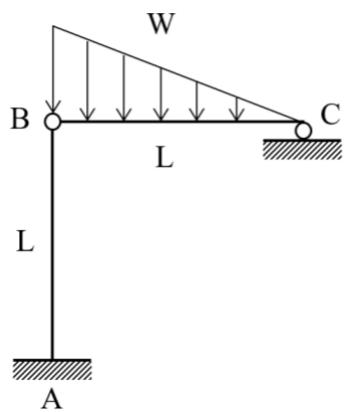

如右圖所示，構架桿件長度皆為L，於BC桿受載重W，試算A點之彎矩為何？
A0正確答案
B$\frac{WL^{2}}{2}$
C$\frac{WL^{2}}{4}$
D$\frac{WL^{2}}{6}$
答案與詳解
為什麼答案是 A
正確。C為滾支承僅提供垂直反力，載重W作用於BC桿其反力為垂直方向，經BC桿水平平衡可知B點無水平反力。AB柱頂端無水平力傳入、柱身亦無橫向載重，柱內彎矩處處為零，因此固定端A的彎矩 M_A = 0。
載入中…
正確。C為滾支承僅提供垂直反力，載重W作用於BC桿其反力為垂直方向，經BC桿水平平衡可知B點無水平反力。AB柱頂端無水平力傳入、柱身亦無橫向載重，柱內彎矩處處為零，因此固定端A的彎矩 M_A = 0。
