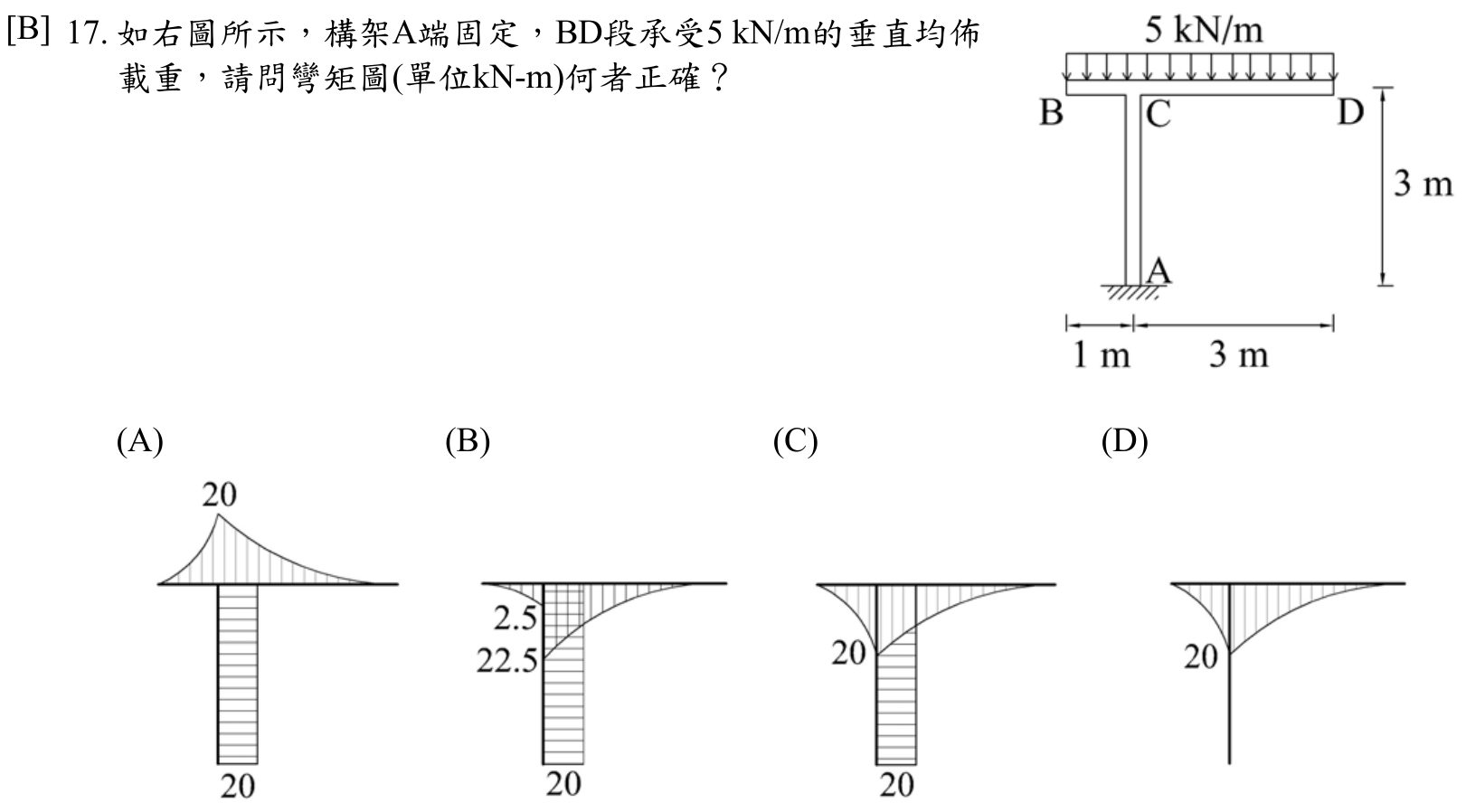

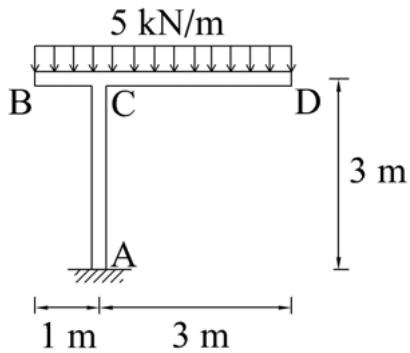

如右圖所示，構架A端固定，BD段承受5 kN/m的垂直均佈載重，請問彎矩圖(單位kN-m)何者正確？

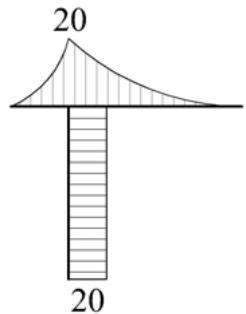

A（見題目圖）
B（見題目圖）正確答案
C（見題目圖）
D（見題目圖）
答案與詳解
為什麼答案是 B
B圖正確：柱底A端固定彎矩20 kN-m，柱頂C點彎矩22.5 kN-m，B端自由端彎矩2.5 kN-m，梁BD段呈拋物線分布，符合均布荷重下懸臂梁疊加柱傳遞效應的結果。
考點：彎矩圖形狀判斷考點：均布荷重彎矩分布考點：自由端邊界條件考點：彎矩圖數值核對
