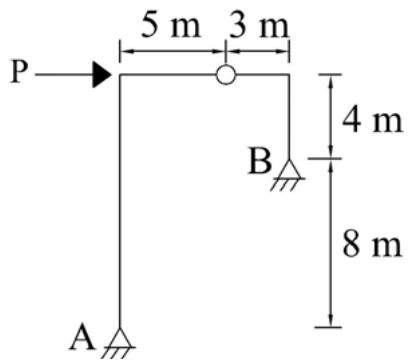

如右圖所示構架，請問B點之垂直反力為多少？
A3P/4
B4P/5
C6P/7正確答案
D8P/9
答案與詳解
為什麼答案是 C
正確。依圖示力臂，整體對A點取力矩：-12P + 8By - 8Bx = 0，整理為 By - Bx = 3P/2。再將構架在內鉸C切開，取右半部對C點力矩：3By + 4Bx = 0，得 Bx = -3By/4。代入整體式：By - (-3By/4) = 3P/2 ⇒ 7By/4 = 3P/2 ⇒ By = 6P/7。
載入中…
正確。依圖示力臂，整體對A點取力矩：-12P + 8By - 8Bx = 0，整理為 By - Bx = 3P/2。再將構架在內鉸C切開，取右半部對C點力矩：3By + 4Bx = 0，得 Bx = -3By/4。代入整體式：By - (-3By/4) = 3P/2 ⇒ 7By/4 = 3P/2 ⇒ By = 6P/7。
