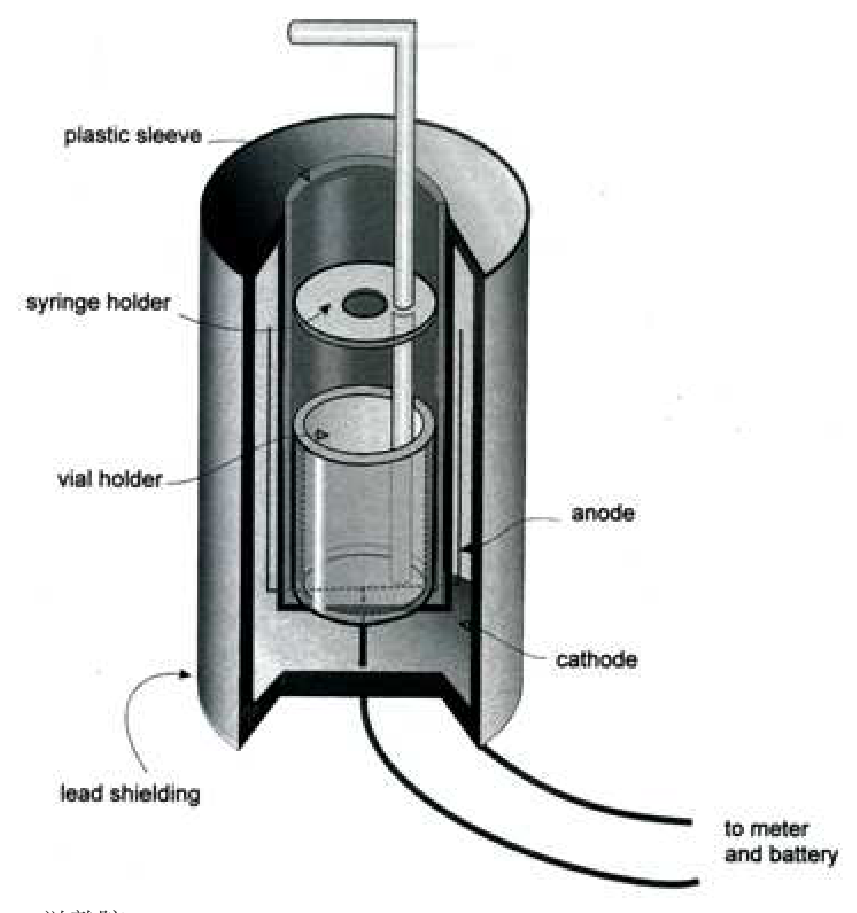

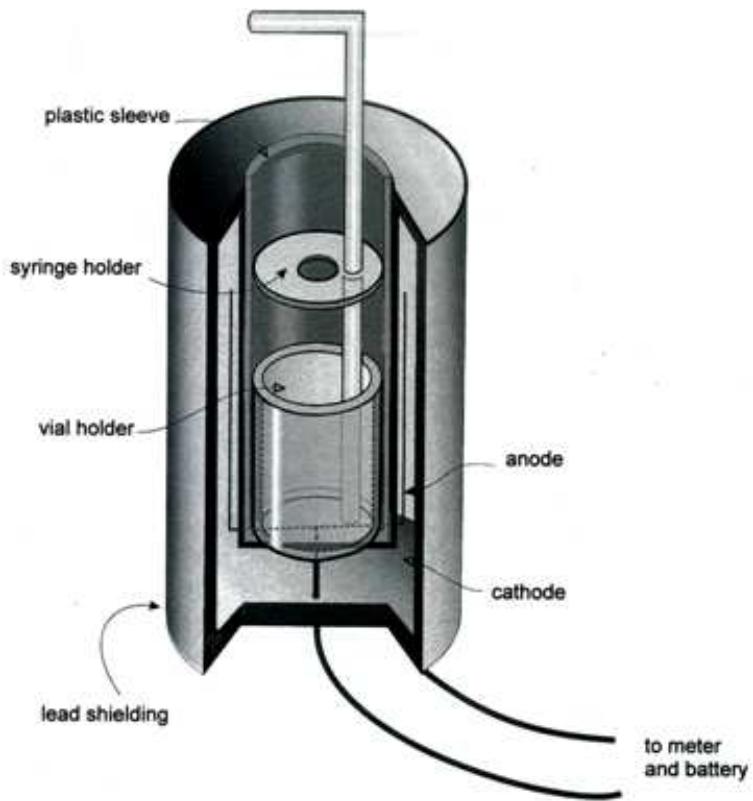

下圖是核醫診療檢查為確保病人放射性藥劑劑量給予的儀器剖面圖，該偵檢器的原理為：

圖中標示 anode（內電極）與 cathode（外電極）同軸排列，外圍有 lead shielding，中央有 vial holder 可放置注射藥劑小瓶，整體結構正是充氣游離腔（ionization chamber）型劑量校正儀。放射線使腔內氣體游離，收集離子電流，可精確測量 MBq 至 GBq 級別的放射性活度，是核醫必備儀器。
