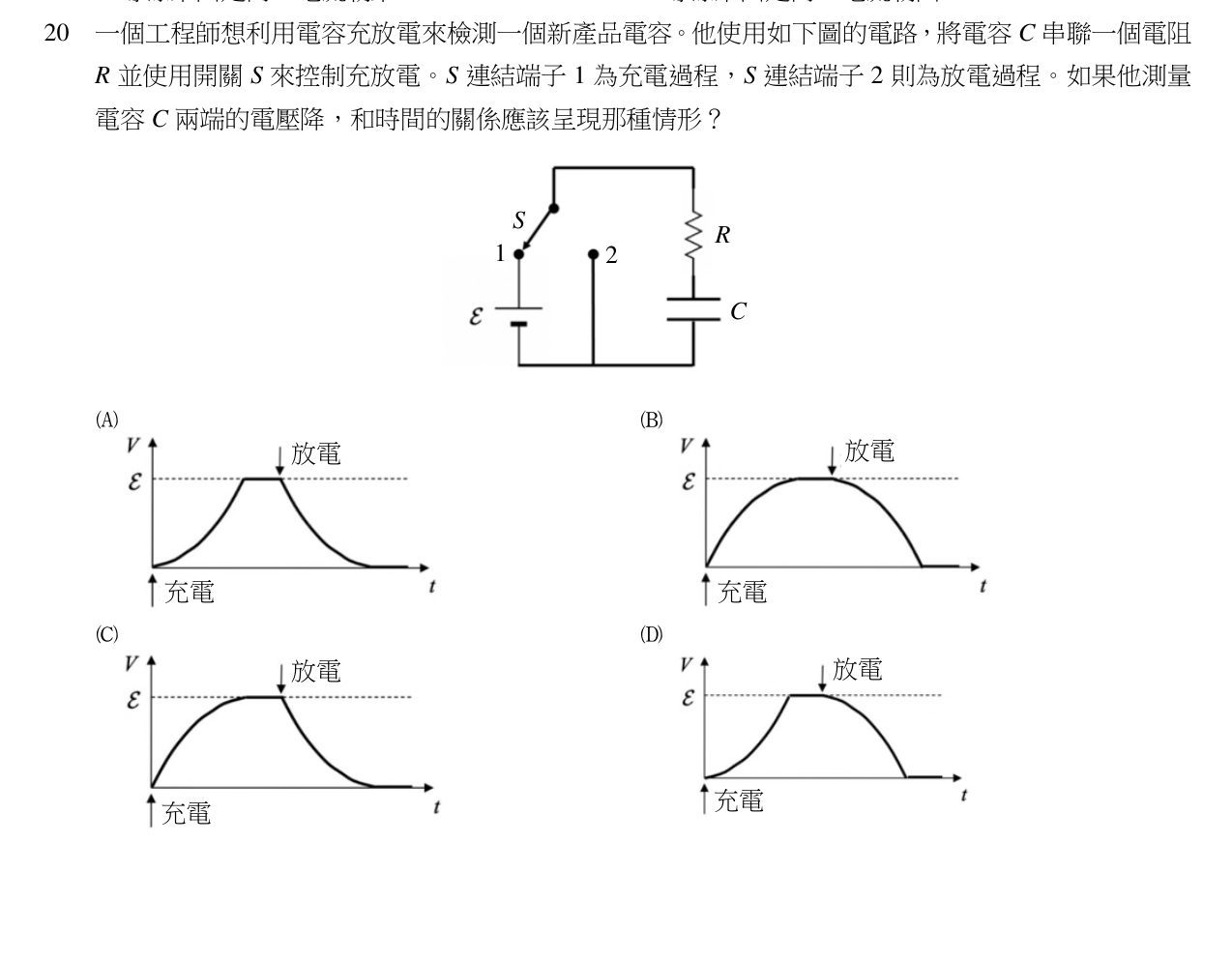

一個工程師想利用電容充放電來檢測一個新產品電容。他使用如下圖的電路，將電容 C 串聯一個電阻 R 並使用開關 S 來控制充放電。S 連結端子 1 為充電過程，S 連結端子 2 則為放電過程。如果他測量電容 C 兩端的電壓降，和時間的關係應該呈現那種情形？
A[圖形選項 A：充電和放電曲線]
B[圖形選項 B：充電和放電曲線]
C[圖形選項 C：充電和放電曲線]正確答案
D[圖形選項 D：充電和放電曲線]
答案與詳解
為什麼答案是 C
充電上凸趨近 ，放電下凹趨近 0，完全符合 RC 電路指數充放電公式 的導數與凹凸性變化，為正確答案。
