國中教甄｜生活科技生活科技115 年第 43 題單選題

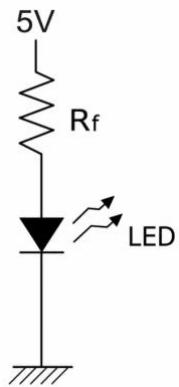

如下圖所示之 LED 電路，若 LED 發光時的工作電流為 20 mA，LED 順向壓降為 2 V，電源電壓為 5 V，則限流電阻 Rf 應為多少？

題目圖片
A140 Ω
B150 Ω正確答案
C250 Ω
D500 Ω
答案與詳解
B
正確答案
利用歐姆定律計算限流電阻，將電源電壓減去 LED 順向壓降後，再除以工作電流即可得出答案。

為什麼答案是 B

正確應用歐姆定律，限流電阻兩端電壓為 5V - 2V = 3V，Rf = 3V / 0.02A = 150Ω。
