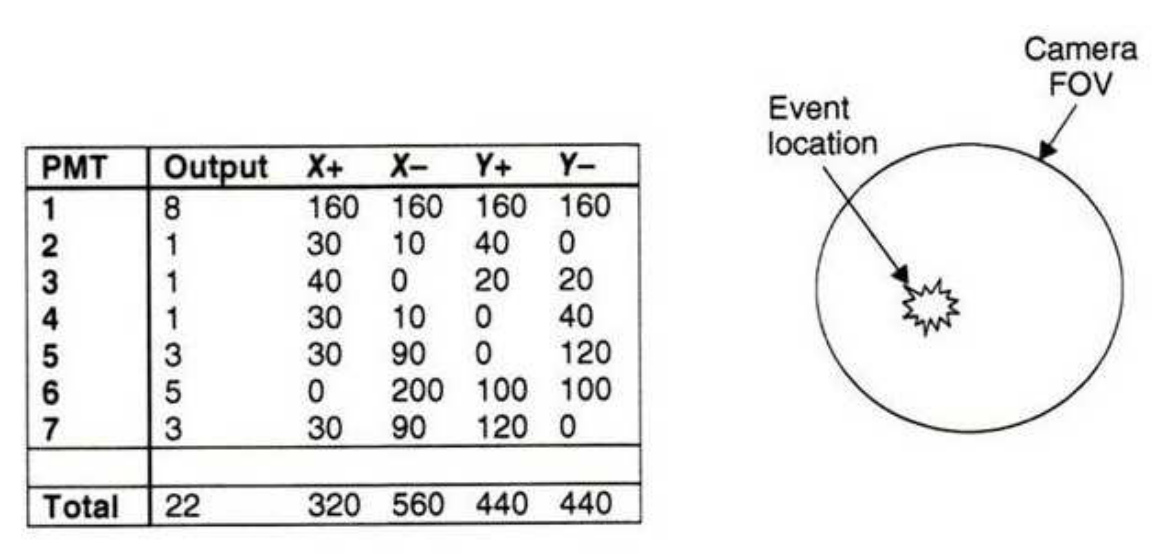

下圖為具有7個光電倍增管（PMT）之閃爍造影儀（gamma camera）內部訊號圖，由圖示可知有一輻射光子撞擊到造影儀內，下表為7個光電倍增管收到的訊號數據（X , Y），位置邏輯電路（position logic circuits）會算出加馬射線打中晶體位置之座標，由下表資料計算出gamma ray打到的位置座標（X , Y）為何？

【104 專技高考-醫事放射師】放射線器材學（包括磁振學與超音波學）第75題：下圖為具有7個光電倍增管（PMT）之閃爍造影… 答案與詳解

B

正確答案

Anger邏輯電路用加權位置公式計算：X=(X+總和－X-總和)/總Output，Y=(Y+總和－Y-總和)/總Output，代入數值得(-240, 0)。

依Anger位置邏輯：X = ΣX+ − ΣX− = 320 − 560 = −240；Y = ΣY+ − ΣY− = 440 − 440 = 0，座標為(−240, 0)。圖示事件位置（Event location）確實偏向圓圈左側（X負方向），與計算結果一致。

考點：Anger邏輯公式誤用考點：Anger邏輯座標計算考點：計算錯誤
