國中教甄|生活科技生活科技109 年第 51 題單選題

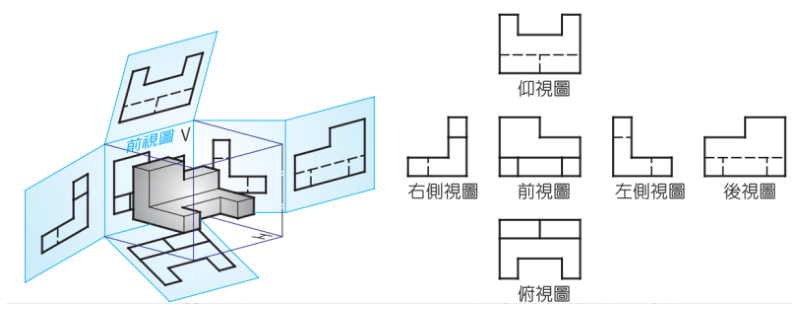

為清楚表達物體的形狀,物體依下圖所投影展開繪製的投影製圖,是屬第幾角法?

題目圖片
A第一角法正確答案
B第二角法
C第三角法
D第四角法
答案與詳解
A
正確答案
圖中物體位於觀察者與投影面之間,展開後俯視圖在前視圖下方、仰視圖在上方、右側視圖在前視圖左方,是第一角法的配置。

為什麼答案是 A

圖左立體圖中,物體夾在觀察者與投影面之間(視點→物體→投影面);右邊展開圖中俯視圖在前視圖正下方、仰視圖在正上方,右側視圖在前視圖左邊、左側視圖在右邊,完全符合第一角法的視圖排列。
