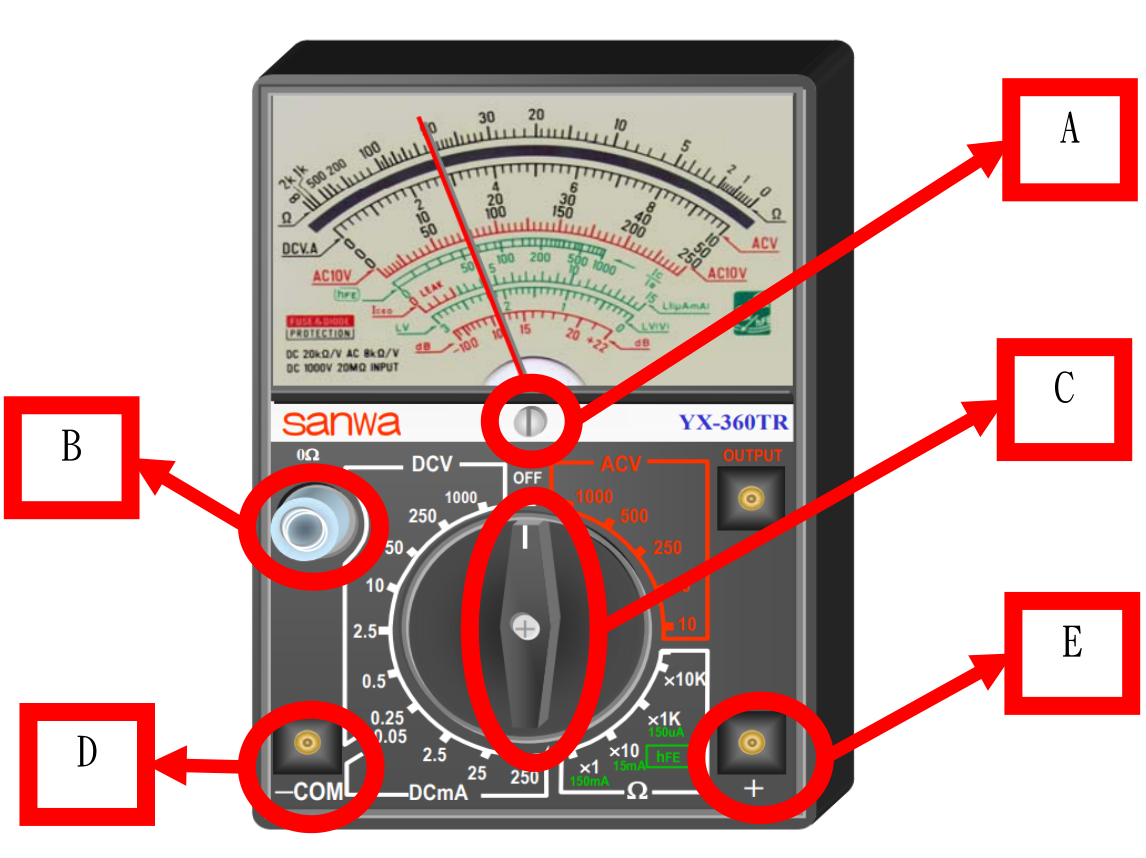

圖為三用電表，請回答下列問題使用三用電表測量電阻值，下列步驟順序何者正確？ ①調整B，做歐姆歸零 ②調整A，使指針歸零 ③讀取面板數值 ④將D、E測試棒觸碰形成短路 ⑤將C旋轉至歐姆檔位x10K ⑥將D、E分別接觸電阻左右兩端

【109 國中教甄｜生活科技】生活科技第82題：圖為三用電表，請回答下列問題使用三用電表測… 答案與詳解

B

正確答案

量電阻的順序：先調 A 做機械歸零（②）→ C 轉到歐姆檔（⑤）→ D、E 測試棒短路（④）→ 調 B 做歐姆歸零（①）→ 接觸電阻兩端（⑥）→ 讀值（③），即②⑤④①⑥③。

圖中 A 為機械歸零螺絲、B 為 0Ω 歐姆歸零鈕、C 為選擇開關、D 為 COM（−）插孔、E 為（＋）插孔：②機械歸零 → ⑤選 ×10K 檔 → ④測試棒短路 → ①歐姆歸零 → ⑥接觸電阻兩端 → ③讀值，順序正確。
