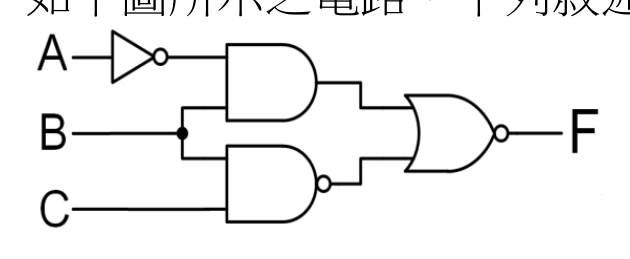

如下圖所示之電路，下列敘述，何者正確？
A若 C=0，則 F=A
B若 A=1，則 F=BC正確答案
C若 B=1，則 F=0
D若 B=0，則 F=AC
答案與詳解
為什麼答案是 B
令 A=1：NOT_A=0，上路 AND(0,B)=0；F = NOT[0 OR (BC)'] = NOT[(BC)'] = BC。敘述正確。
考點：布林代入驗證考點：布林化簡正解
