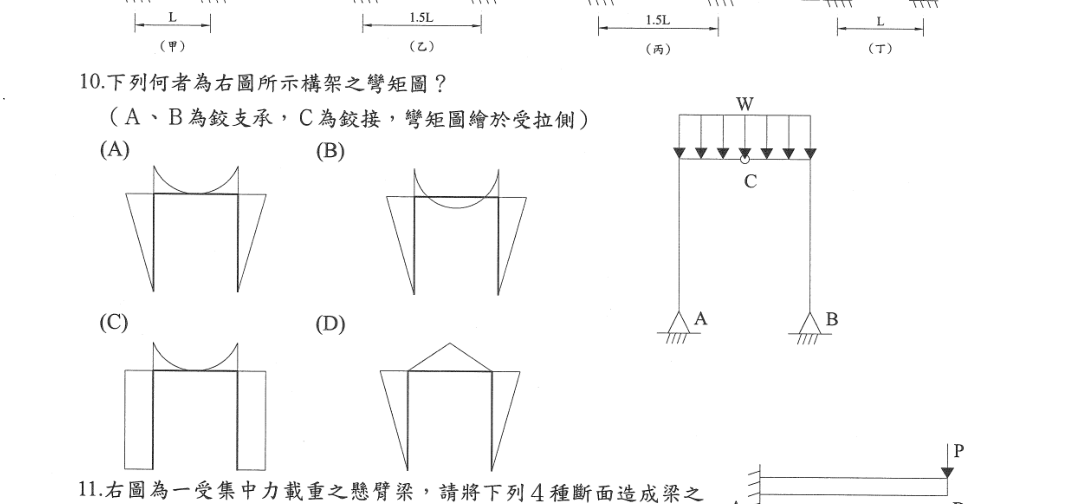

下列何者為右圖所示構架之彎矩圖？(A、B為鉸支承，C為鉸接，彎矩圖繪於受拉側)
A[選項為圖]正確答案
B[選項為圖]
C[選項為圖]
D[選項為圖]
答案與詳解
逐選項解析
A[選項為圖]門架彎矩圖✓ 正確
柱底為鉸支承，柱頂C為鉸接，均佈載重W作用於頂部橫梁。水平分力使左柱外（左）側受拉、右柱外（右）側受拉；橫梁受均佈載重呈拋物線狀，下側受拉。彎矩圖繪於受拉側，柱呈三角形向外擴展，梁為向下凸之拋物線，與(A)圖吻合。
B[選項為圖]梁受拉側判斷✕ 易錯陷阱
(B)圖柱的彎矩方向與(A)相同（向外），但梁的彎矩形狀畫於上側，表示梁上側受拉，與均佈載重使梁下側受拉的結果不符，故錯誤。
C[選項為圖]✕ 錯誤
D[選項為圖]✕ 錯誤
