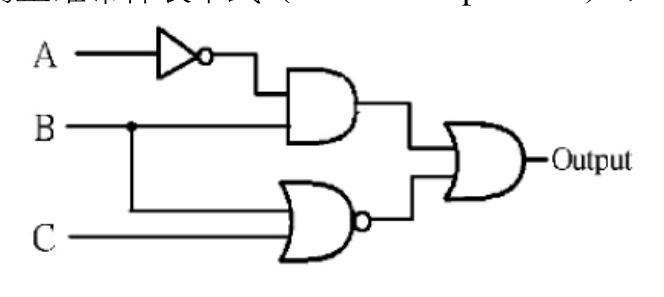

針對下列電路圖，下列何者為正確布林表示式
AA' B +(B+C)'正確答案
BAB' + BC'
CA'B + (B'C')'
DAB' + BC'
答案與詳解
為什麼答案是 A
圖中A經反閘(NOT)輸出A'，A'與B進AND閘得A'B；B與C進OR閘後經圓圈(NOT)得(B+C)'；兩路進OR閘 → 輸出 A'B + (B+C)'，完全符合
考點：布林式推導考點：NOT閘位置混淆考點：De Morgan定理考點：布林式誤讀
