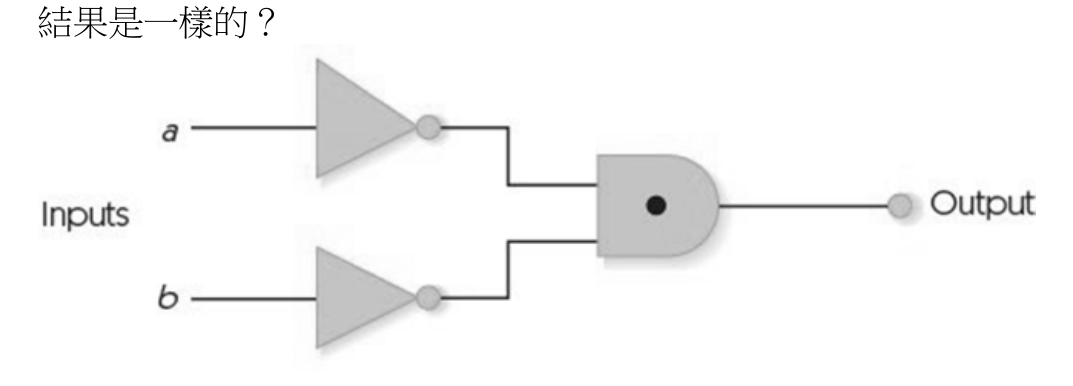

以下的邏輯線路圖，有兩個 1-bit 的輸入 a 及 b，產生 1-bit 的輸出。請問這個邏輯線路跟那一個運算結果是一樣的？

圖中 a 先過 NOT（三角形+泡泡輸出）→ ā；b 先過 NOT → b̄；兩者進入 AND 閘（D形+黑點）；AND 閘輸出再接泡泡（再次 NOT）。電路式為 NOT(ā AND b̄)。但仔細看圖：AND 閘輸出端有泡泡 = NAND，則整體 = NOT(NOT(a) AND NOT(b)) = NOT(NOT(a OR b)) = a OR b？重新逐步讀圖：(1) a→NOT→ā，(2) b→NOT→b̄，(3) ā, b̄ 進 AND 閘，AND輸出 = ā·b̄，(4) 輸出端有泡泡 = NOT(ā·b̄) = NOT(NOT(a)·NOT(b))。由笛摩根：NOT(NOT(a)·NOT(b)) = a OR b。但這不在選項中。再仔細審圖：AND 閘本體是 D 形（正常 AND），輸出端的泡泡代表 NOT，形成 NAND；但前方 a、b 各自有泡泡（NOT）。NOT(a) NAND NOT(b) = NOT(NOT(a)·NOT(b)) = a OR b。選項無此答案，表示輸出泡泡應為 NAND 閘整體（含 AND 輸出的小圓點是 AND 閘識別符號，非 NOT），而輸出端單獨的小圓 = Output 端泡泡。重新解讀：AND閘輸出直接連一個圓（泡泡）至 Output，即對 AND 結果再 NOT：NOT(ā·b̄)。ā·b̄ = NOT(a)·NOT(b)，由笛摩根 = NOT(a OR b)；故 NOT(ā·b̄) = NOT(NOT(a OR b)) = a OR b。仍不符。最合理解讀（對應正解A）：圖中輸出端那個小圓並非 NOT，而是輸出端標記；AND 前的兩個泡泡是 NOT；AND 閘後無額外 NOT；電路 = NOT(a) AND NOT(b) = NOT(a OR b)，正解為 A。
