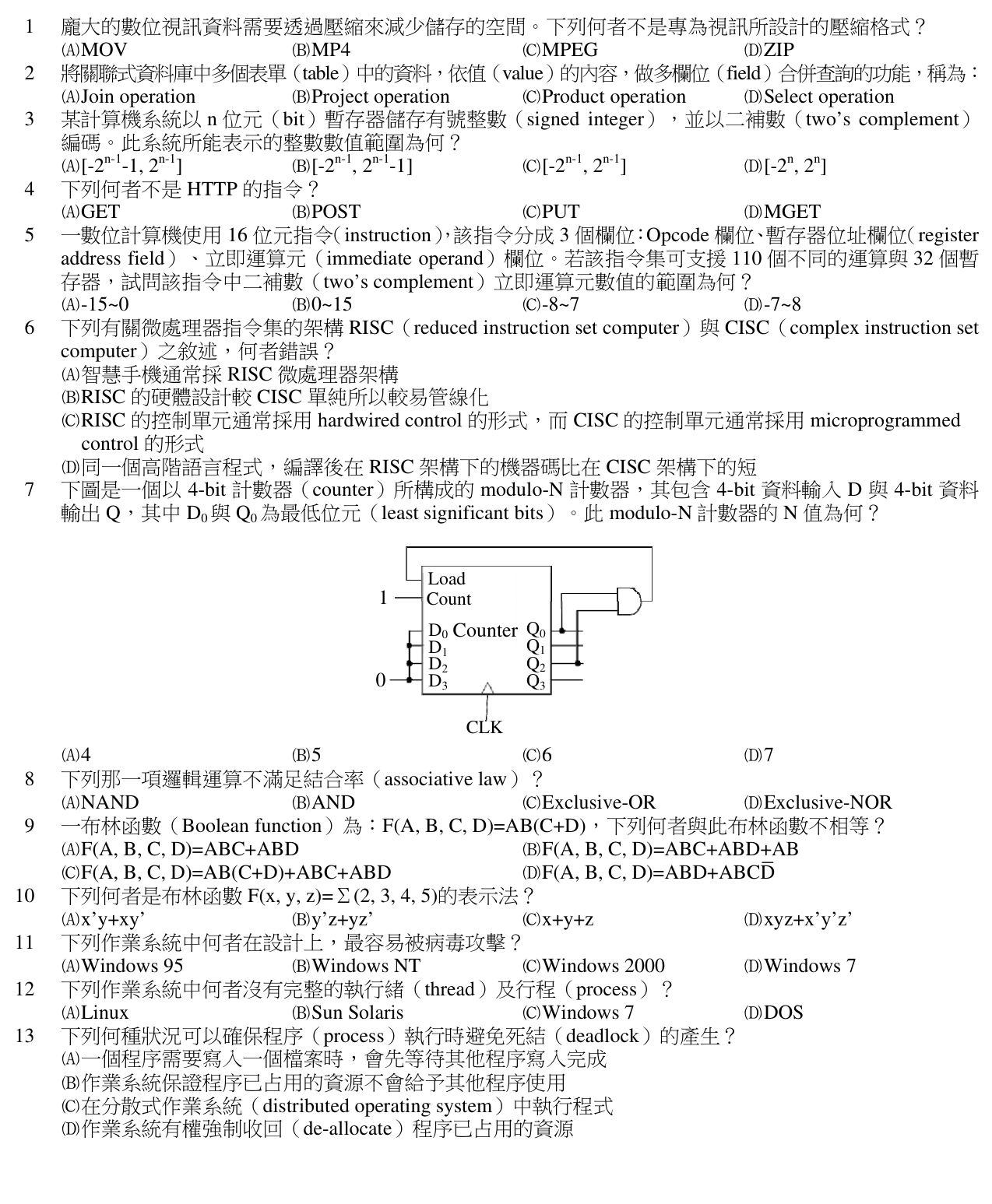

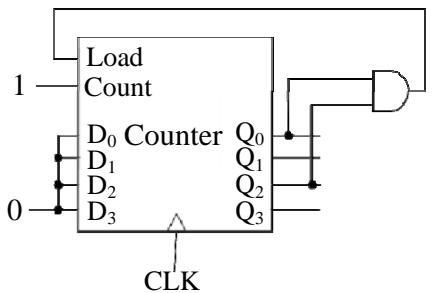

下圖是一個以 4-bit 計數器（counter）所構成的 modulo-N 計數器，其包含 4-bit 資料輸入 D 與 4-bit 資料輸出 Q，其中 D0 與 Q0 為最低位元（least significant bits）。此 modulo-N 計數器的 N 值為何？
A4
B5
C6正確答案
D7
答案與詳解
為什麼答案是 C
正確。由圖可知D=0000，當Q=5(0101)時觸發Load，狀態為{0,1,2,3,4,5}共6個，N=6。
