專技高考-醫事放射師放射線器材學(包括磁振學與超音波學)112 年第 79 題單選題

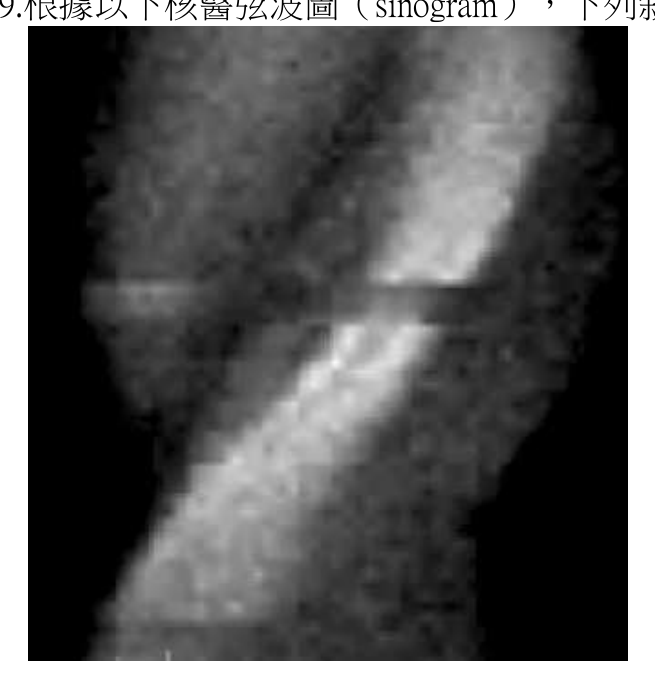

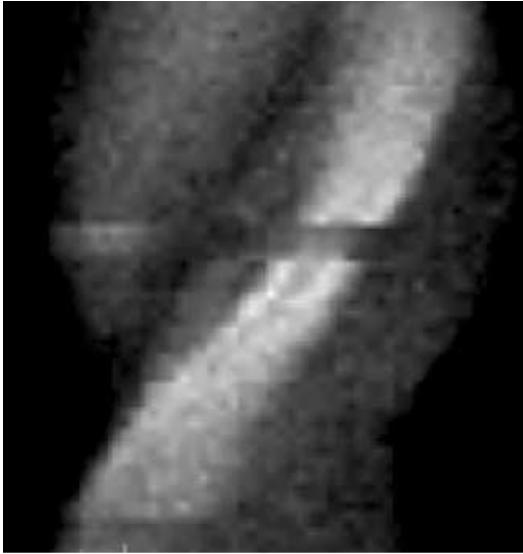

根據以下核醫弦波圖(sinogram),下列敘述何者錯誤?
A橫軸為投影座標軸
B縱軸為投影角度
C此 sinogram 為 360 度取樣正確答案
D此 sinogram 具有明顯移動假影
C正確答案
本題為反向題,問哪項「錯誤」。圖中sinogram僅呈現約180度的弦狀條紋,並非360度取樣,故C錯誤。
為什麼答案是 C
圖中弦狀亮帶的縱軸跨距(角度範圍)僅呈現約180度的弦形軌跡,並未完整延伸至360度所應有的完整兩倍周期弦形。360度取樣的sinogram縱軸應涵蓋完整一圈,弦紋會出現兩個對稱波峰;本圖僅見單一斜向條帶,為180度取樣特徵,故「360度取樣」敘述錯誤,此為本題應選答案。
載入中…
完整詳解
Pro · 無限重點 本題為反向題,問哪項「錯誤」。圖中sinogram僅呈現約180度的弦狀條紋,並非360度取樣,故C錯誤。
觀察sinogram縱軸高度:360度取樣時弦紋會完整形成對稱S形且角度跨距明顯更長;本圖縱軸條紋僅佔約半段,判斷為180度取樣,C項敘述錯誤→選C。
逐選項分析
A✕
Sinogram橫軸確實代表投影座標軸(detector位置/radial position),此為標準定義,敘述正確,不選。
B✕
Sinogram縱軸確實代表投影角度(view angle),每一行對應一個旋轉角度的投影,敘述正確,不選。
C✓ 正確
圖中弦狀亮帶的縱軸跨距(角度範圍)僅呈現約180度的弦形軌跡,並未完整延伸至360度所應有的完整兩倍周期弦形。360度取樣的sinogram縱軸應涵蓋完整一圈,弦紋會出現兩個對稱波峰;本圖僅見單一斜向條帶,為180度取樣特徵,故「360度取樣」敘述錯誤,此為本題應選答案。
D✕ 陷阱
圖中央可見一條明顯水平深色橫帶(暗帶),將弦紋截斷,這是受測者在掃描過程中產生移動的典型移動假影(motion artifact)特徵,敘述正確,不選。
Sinogram 基本結構對照
| 項目 | 180度取樣 | 360度取樣 |
|---|
| 縱軸角度範圍 | 0°~180° | 0°~360° |
| 弦紋周期數 | 半個完整弦波 | 完整一個弦波(兩波峰) |
| 資料量 | 較少 | 較多(冗餘資訊可互補) |
| 臨床常見性 | SPECT常用 | PET/某些SPECT |
| 移動假影表現 | 水平暗帶截斷弦紋 | 水平暗帶截斷弦紋(同) |
考生容易誤以為圖中有兩條斜向亮帶(上半段與下半段各一)就代表360度取樣,實際上那是同一患者兩個不同器官/點源形成的兩條獨立弦紋,並非角度涵蓋360度的證據。判斷是否為360度,應看縱軸總長度所代表的角度範圍,而非亮帶條數。
